SMART-NODE – техническое решение всё в одном

Андрей КЛИМЕНКО,
заместитель директора – технический директор
ТОО «ADVANTEK SYSTEMS»,
г. Алматы

Пока решается вопрос об отведении радиочастотного ресурса под сети пятого поколения, пока разработчики исполнительных устройств интернета вещей разрабатывают под будущие стандарты и задачи свои устройства, компания «RADWIN» выпустила продукт, который однозначно будет очень востребованным в новых сетях интернета вещей. И уже сейчас эта новинка актуальна для решения многих задач объединения разнородного коммуникационного оборудования в одном устройстве.

Компания «ADVANTEK SYSTEMS», являясь официальным партнёром в Казахстане, представляет новую разработку компании RADWIN Smart-Node – первое в мире техническое решение типа «всё в одном» для наружных (вне помещений) коммуникаций и электропитания, которое позволяет снизить затраты и ускорить развёртывание проектов «умного города», IoT (Internet of Things – «Интернет вещей») и телекоммуникаций.

Единое техническое решение Smart-Node предоставляет в одном корпусе широкое разнообразие интерфейсов питания и сетевых соединений, в том числе для беспроводных устройств, имеющих ряд технологий радиосвязи для сетевых соединений множества устройств, таких как камеры видеонаблюдения (CCTV), точки доступа Wi-Fi и датчики IoT и многих других.

Соединяя сетевые приложения широкополосного доступа и «Интернет вещей» (IoT), решение Smart-Node позволяет обеспечить лёгкую интеграцию с устройствами различных сторонних производителей оборудования для поддержки всевозможных сетевых приложений, в том числе городских систем видеонаблюдения, «умного» городского освещения, интеллектуальных измерительных систем и многих других.

Решение Smart-Node отличается своей компактностью, имеет защиту степени IP-67, что гарантирует малую визуальную заметность при развёртывании на улицах и высокую надёжность при воздействиях экстремальных температур и других неблагоприятных погодных условий. Smart-Node – первое в мире управляемое техническое решение типа «всё в одном» с наружной установкой (за пределами помещений) для коммуникаций и электропитания от различных источников. Решение Smart-Node обеспечивает питание и сетевую связность для стационарных видеокамер и камер PTZ (Pan, Tilt and Zoom – панорамирование, наклон и масштабирование), беспроводных радиоустройств с сетевыми соединениями «точка-точка» и «точка-многоточка», сетевых шлюзов IoT, датчиков, общественной громкоговорящей системы объявлений, точек доступа Wi-Fi и других устройств на участках с различными типами электропитания.

Хочется обратить внимание на те преимущества, которые наряду с самой идеей объединения всевозможных интерфейсов в одном устройстве предоставляет решение SMART–NODE.

  • Простая инсталляция, конфигурирование и мониторинг через Ethernet или Wi-Fi*
  • Унифицированное управление питанием и коммуникациями – через Web-интерфейс и мобильное приложение*
  • Снижение стоимости объекта с оборудованием при помощи интегрированного решения
  • Техническое решение, полностью готовое к инсталляции – уменьшение трудозатрат (нет необходимости выполнять проектирование и сборку)
  • Универсальные опции электропитания и связи
  • Малые размеры, защита степени IP-67 и эстетичный дизайн
  • Высокое качество позволяет снизить количество вызовов специалистов по техническому обслуживанию.

Под каждую задачу сегодня на практике собираются устройства в шкаф под отдельный проект. Smart-Node позволяет унифицировать решение этой задачи. Набор интерфейсов на борту в базовой конфигурации решает практически все задачи по объединению и коммутации, которые актуальны сегодня и будут актуальны в будущем. При этом можно сравнить типовые решения, которые используются сегодня с решением от компании «RADWIN». Наглядно сравнение можно увидеть на Рис.1.

* Планируется поддержка в будущем.

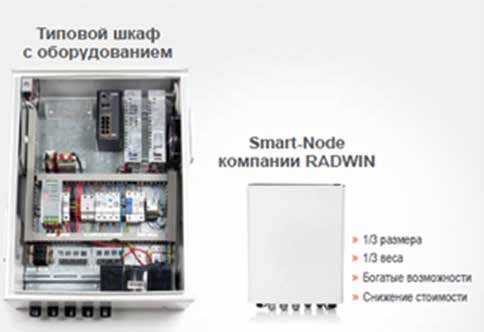

Рис. 1. Сравнение SMART NODE с типовым решением

Как видим, решение от компании «RADWIN» однозначно выгоднее – в три раза меньше по размерам, весу и, соответственно, выигрыш по стоимости. При этом набор интерфейсов учитывает все возможные варианты по питанию и коммуникациям, необходимым для видеонаблюдения, реализации телекоммуникационных проектах и IoT.

Ниже приведены опции входного и выходного электропитания:

Решение по электропитанию и коммуникациям – «всё в одном»

Основное предназначение устройства, как и излагалось выше – это наведение мостов через существующий разрыв между сетевыми приложениями широкополосного доступа и «Интернетом вещей» (IoT).

Системные интеграторы и провайдеры технических решений могут легко расширять возможности интеллектуального узла Smart-Node путём простой интеграции с устройствами сторонних изготовителей, чтобы сократить время выхода на рынок различных сетевых приложений, например, таких как «умное» городское освещение, системы измерений и т. д. В число устройств от сторонних изготовителей входят шлюзы IoT (LoRa, ZigBee, Wi-Fi, Bluetooth), компьютерные системы для аналитики, хранения данных, шлюзы компьютерной безопасности и многие другие.

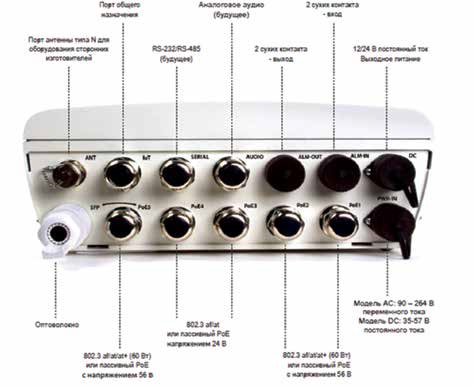

Рис. 2. Внешние интерфейсы

Опции входного питания:

Модель RW-8019-1100:

  • Напряжение переменного тока 90-264 В (глобально)
  • UPS (ИБП) с литиевой батареей емкостью 2,5 Ач (120 Вт/ч или 240 Вт/0,5 ч при полной нагрузке)

Модель RW-8019-3200:

  • Напряжение постоянного тока 35-57 В
  • Опции для солнечной батареи, уличного освещения

Опции выходного питания:

  • PoE, PoE+ (15 Вт, 30 Вт, 60 Вт)
  • Пассивный PoE (24 В/56 В)
  • Выход пост. тока 12/24 В — 30 Вт (конфигурируемый)
  • Интерфейсы внутреннего питания: 12 В, PoE 24 В/56 В

Опции сетевых соединений и связи

Гигабитный коммутатор

  • 5 гигабитных портов PoE
  • Гигабитный порт SFP

Опции проводных и беспроводных сетевых соединений:

  • Оптоволокно – SFP
  • Медь – LAN
  • Беспроводный широкополосный доступ – радиоустройства для связи «точка-точка» и «точка-многоточка» компании RADWIN (внешние)
  • Сотовая связь 3G/4G-LTE* – mini-PCI express
  • Точка доступа Wi-Fi*– для конфигурирования и мониторинга сайта
  • RS-232/RS-485*

* Планируется поддержка в будущем

Какие интерфейсы для интеграции устройств от сторонних производителей имеет на борту SMART–NODE?

Информацию об этом можно посмотреть на рисунке 3.

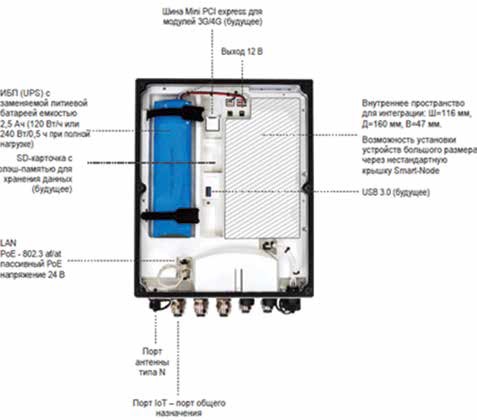

Рис. 3. Интерфейсы для интеграции со сторонними производителями

Как и любое современное устройство SMART-NODE оснащено инновационным местным и дистанционным управлением. Оборудование Smart-Node отличается своей унифицированной системой управления для мониторинга, конфигурирования, управления и контроля всего электропитания, сетевых соединений и сигналов тревоги. Эта система позволяет обеспечить местное и дистанционное управление, а также поиск и устранение неисправностей внутренних и внешних устройств. Это позволяет отказаться от периодического технического обслуживания и дорогостоящих рейсов ремонтных бригад при одновременном снижении стоимости эксплуатационных затрат.

Рис. 4. Внешний вид устройств

  • Web-менеджер: единое унифицированное управление электропитанием и работой сети.
  • Мобильное приложение (планируется поддержка в будущем)
  • Блоки управляющей информации (MIB) по протоколу SNMP для интеграции с системами управления заказчика

Управление электропитанием:

  • Дистанционное управление электропитанием
  • Плавное снижение характеристик электропитания по приоритетам
  • Мониторинг резервной литиевой батареи (UPS)
  • Возможность конфигурации выходного порта питания DC-OUT (12 В/ 24 В).

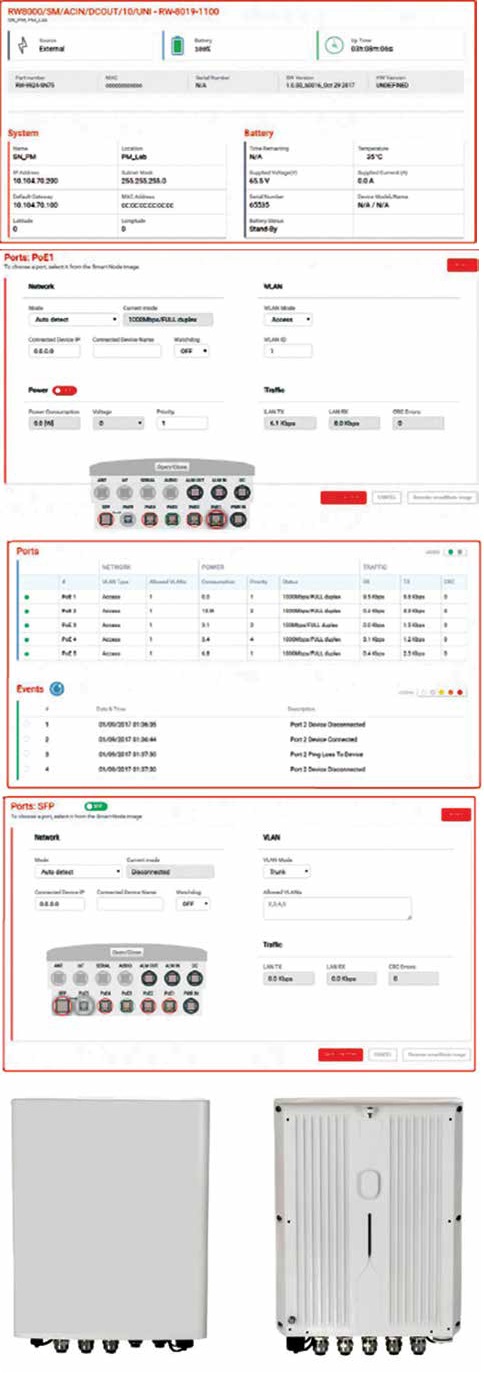

Экран панели управления Web-менеджера показывает подробную информацию об управлении электропитанием: источник питания, состояние батареи, оставшееся время работы, выдаваемый ток, напряжение и температура.

Экран управления портом показывает подробную информацию для каждого порта: PoE On/Off, потребляемая мощность, напряжение (56 В, 24 В) и приоритет.

Управление коммутатором и портами

  • Назначение PoE коммутатора / порта (802.3 af / at, PoE+, 24 В/ 56 В)
  • Управление сетевыми соединениями
  • VLAN (прозрачный режим/осведомленность, режим VLAN порта: Access / Trunk, идентификатор VLAN ID порта)
  • Целевые назначения программных ловушек
  • Дистанционный перезапуск и сторожевая схема для автоматического перезапуска портов PoE (для перезапуска внешних устройств: радиоустройств, камер видеонаблюдения и т.д.)
  • Управление сигналами тревоги (сухие контакты входа и выхода)
  • Управление последовательным интерфейсом – RS232/RS485 (поддержка в будущем)

Экран панели управления Web-менеджера показывает подробную информацию об управлении портами: подключенные порты, тип VLAN, потребление тока, приоритет питания и статус, трафик TX/ RX и контрольные суммы CRC.

Экран SFP/PoE5 отображает подробную информацию об управлении портами: активный порт SFP/PoE5, режим работы сети, IP-адрес и имя подключенного устройства, состояние сторожевой схемы (Watchdog), виртуальной сети (VLAN) и трафик.

Механические характеристики Smart-Node (внешний вид устройств представлен на рисунке 4).

  • Малые размеры: 379 (высота) x 309 (ширина) x 115 (глубина) мм
  • Масса: 7,4 кг (вариант питания AC), 5,6 кг (вариант питания DC)
  • Степень защиты IP-67 (эквивалент NEMA 6)
  • Температура окружающей среды при работе: от -40 °C до 60 °C / от -40°F до 140°F (зависит от модели)
  • Эстетичный дизайн
  • Корпус из литого алюминия
  • Комплект монтажных креплений из нержавеющей стали
  • Опциональная крышка для безопасной/скрытой установки кабеля
  • Инсталляция: монтаж на столбе, стойке и на стене.

Если Вам необходима детальная информация, просим связываться с нашими специалистами по телефону +7 7273 900661 или отправляйте вопросы по электронной почте sales@as.kz.
