Диспетчерская и технологическая связь на промышленных предприятиях

Андрей Клименко,
Заместитель директора ТОО «ADVANTEK SYSTEMS»

Французская компания «LELAS», созданная в 1909 году, уже более века производит всепогодные и взрывозащищенные телефоны, системы диспетчерской связи без централи, сигнализации, системы громкоговорящей связи и громкого оповещения, предназначенные для работы в самых трудных погодных и промышленных условиях. Оборудование связи «LELAS» широко используется на железной дороге, в метро, в туннелях, в больницах, фармацевтических компаниях, на промышленных предприятиях всех типов. Так как оно обеспечивает полную безопасность персонала, идеально подходит для нефтегазовых объектов, газо- и нефтепроводов, для химических предприятий. Оборудование компании «LELAS» имеет европейскую сертификацию, а оборудование, поставляемое в Казахстан, имеет сертификаты соответствия РК. Оборудование имеет высокое качество звука до 120 дБ, работает при температурах –50 +70°С, обладает максимальной пыле- и влагозащитой IP 66, антивандальной защитой IK10, телефоны могут работать в режиме громкого разговора на расстоянии до 16 км от АТС без дополнительных репитеров с функцией удаленного мониторинга и программирования. Взрывозащищенные телефоны имеют встроенную защиту и не нуждаются в установке барьеров. Телефоны могут быть как аналоговые, так и с передачей голоса по VoIP или GSM. Мы уже имеем опыт установки и использования оборудования «LELAS» на предприятиях Казахстана. Линейка оборудования, производимого компанией «LELAS», включает в себя:

• Взрывозащищенные герметичные телефоны
• Всепогодные антивандальные телефоны
• Системы громкой диспетчерской связи
• Системы громкого оповещения и громкоговорящей связи
• Телефонные колонны экстренного вызова
• Специальные телефоны для стерильных помещений
• Громкоговорители взрывозащищенные и всепогодные
• Сигнализация
• Акустические кабины
• Часы и часовые станции

Вот далеко неполный список оборудования, производимого компанией «LeLas». Немного подробней о вышеназванном оборудовании. Взрывозащищенные герметичные телефоны LELAS предназначены для работы в самых трудных промышленных условиях с высоким уровнем шума и полностью соответствуют нормам по взрывозащите. TLS 229 (TLA 229) Взрывозащищенный герметичный телефон с LCD дисплеем

• Прочный корпус из поликарбоната или фарадекса
• Устойчивость к коррозии и химическим веществам
• Набор номера при поднятии трубки, нажатии клавиши
• 10 программируемых кнопок "прямого вызова"
• Встроенная сигнальная лампа вызова.
• Герметичный громкоговоритель 5 W, 95 дБ
• Герметичный микрофон, электретный
• Возможность подключения гарнитуры
• Ударопрочная клавиатура набора
• Антивандальное исполнение IK 10
• Степень пыле/влагозащиты: IP 66
• Класс взрывобезопасности: EEx d IICT6
• Диапазон температур: от -40°С до +60°С
• Размеры: 243х320х152 мм

Варианты исполнения: Возможен вариант для IP телефонии TLA 227 Телефон для использования во взрывоопасных зонах

• Прочный корпус из алюминиевого сплава
• Устойчивость к коррозии и химическим веществам
• Набор номера при поднятии трубки, нажатии клавиши
• Программируемые клавиши для "прямого вызова"
• Громкость звонка на расстоянии 1 метра: до 95 дБ
• Электрическая цепь – искробезопасная типа i
• Ударопрочная клавиатура
• Антивандальное исполнение IK 10
• Степень пыле/влагозащиты: IP 66
• Класс взрывобезопасности: EEx d II CT5
• Диапазон температур: от –40°С до +60°С
• Размеры: 210х240х117 мм

TLA 227 соответствует норме CCITTQ23 (UIT-T) TLS 214 Взрывозащищенный телефон с функцией "свободные руки" (тип ЦБ)

• Мощный корпус из алюминиевого сплава
• Устойчивость к коррозии и химическим веществам
• Автоматическое отключение в конце разговора
• 8 программируемых кнопок "прямого вызова"
• Громкоговоритель с функцией "свободные руки"
• Варианты мощности громкоговорителя: 15 W или 5 W
• Мощность звонка на расстоянии 1 метра: до 95 дБ
• Антивандальное исполнение IK 10
• Степень пыле/влагозащиты: IP 66
• Класс взрывобезопасности: EEx d II BT6
• Диапазон температур: от -40°С до +70°С
• Размеры: 215х350х195 мм

Сертификация ATEX Вариант исполнения: без клавиатуры набора с клавишей вызова SGV 214 Взрывозащищенная герметичная акустическо-оптическая сигнализация Комбинированная сигнализация SGV совмещает лампу-вспышку и звуковой зуммер

• Мощный корпус из алюминиевого сплава
• Устойчивость к коррозии и химическим веществам
• Регулируемый акустический сигнал: до 110 дБ
• 4 различных типа акустических сигналов
• Проблесковая лампа-вспышка 15 Джоулей
• Антивандальное исполнение IK 10
• Степень пыле/влагозащиты: IP 66
• Класс взрывобезопасности: EEx d II BT6
• Диапазон температур: от -40°С до +70°С
• Размеры: 210х240х117 мм

SGV можно соединить с датчиком пожарной сигнализации RED 225 Взрывозащищенный громкоговоритель для систем громкого оповещения

• Рупор и крышка из алюминиевого сплава
• Устойчивость к высокой влажности, грязи и химикатам
• Акустическое давление: до 105 дБ
• Максимальная мощность: 20 W
• Диапазон частот: 450-6500 Hz
• Рассеивание звука: 120 градусов
• Антивандальное исполнение IK 10
• Степень пыле/влагозащиты: IP 66
• Класс взрывобезопасности: EEx d II CT6
• Диапазон температур: от -40°С до +60°С
• Размеры: диаметр 257 мм, глубина 342 мм

Вариант громкоговорителя со встроенным усилителем позволяет его использовать без подключения к внешнему усилителю. Система громкой диспетчерской связи Universal Система Universal предназначена для создания систем диспетчерской технологической связи или систем громкого оповещения на промышленных предприятиях с высоким уровнем шума, а также при наличии особых требований по взрывобезопасности, устойчивости к погодным условиям или соблюдения стерильности в помещениях. Диспетчерские системы Universal не нуждаются в установке централи, что значительно снижает расходы на установку данных систем и исключает опасность выхода из строя всей системы одновременно в случае поломки централи. Отсутствие центрального блока или устройства коммутации повышает надежность системы в целом и снижение затрат на установку и обслуживание. Так как все функции коммутации встроены, на карте аппаратов исключается возможность выхода из строя всей системы одновременно при повреждении или необходимости замены одного из компонентов. Компоненты системы могут иметь разные типы исполнения – как всепогодные и антивандальные с классом защиты IP66, так и взрывозащищенные и герметичные в соответствии со стандартами ATEX, или специальные асептические для применения в стерильных помещениях. Диспетчерские пульты системы Universal Схемы подключения и варианты организации связи Схема кабельных соединений для подключения компонентов может быть двух основных типов:

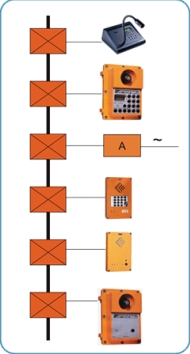

• "Шина" - подключение параллельно шлейфом от аппарата к аппарату

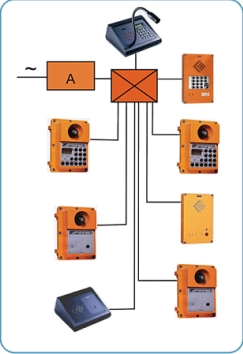

• "Звезда" - каждый аппарат подключается к соединительной коробке
• также возможен смешанный тип подключения

Варианты конфигурации системы Universal:

• "Интерком" - до 99 аппаратов с клавиатурой, которые являются диспетчерскими пультами.

Набрав номер на клавиатуре с любого пульта, можно позвонить на любой другой аппарат в системе, сделать громкое оповещение, инициировать конференцию.

• "Группы" - до 8-ми диспетчерских пультов - аппаратов с клавиатурой и до 98 панелей абонентов.

Каждый пульт работает со своей группой, может сделать вызов абонента, общий на все аппараты, на одну или несколько групп. Панель абонента может вызвать только диспетчерский пульт группы.

• "Звезда" - один главный диспетчерский пульт - аппарат с клавиатурой и до 99 панелей абонентов.

С главного пульта может сделать громкое оповещение, вызвать абонента или создать конференцию. С панели абонента, нажав клавишу вызова, можно соединиться только с диспетчерским пультом. Возможна установка второго пульта диспетчера для переадресации вызова, если главный пульт занят. Функциональные возможности системы Universal

• Индивидуальный вызов и громкая связь с аппаратом абонента
• Общий громкий вызов на все аппараты или через все громкоговорители в системе
• Вызов группы абонентов или на одну или несколько зон оповещения
• Разговор в режиме "конференция" между несколькими аппаратами
• Система громкого оповещения через громкоговорители или комбинированно с аппаратами
• Возможность установки усилителя с громкоговорителями для оповещения определенных зон
• Интерфейс соединения с УПАТС для возможности громкого оповещения с простого телефона
• Подключение устройства воспроизведения сообщений для трансляции на громкоговорители
• Отображение на дисплее набираемого номера или номера вызывающего аппарата
• Программирование и изменение настроек с клавиатуры диспетчерского пульта:
  • номер вызова аппарата или группы абонентов
  • внесение в память номеров быстрого вызова
  • громкость звонка и мощность громкоговорителя
  • количество звонков до автоматического соединения

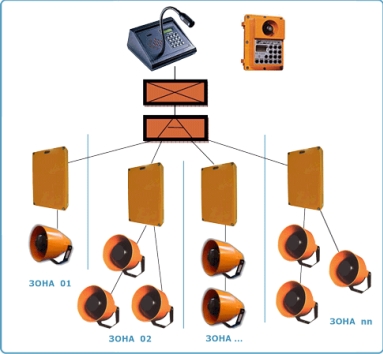

Система громкого оповещения и громкоговорящей связи Universal PAGA Система Universal PAGA предназначена для организации систем громкого оповещения и громкоговорящей связи на промышленных предприятиях с высоким уровнем шума, а также при наличии особых требований по взрывобезопасности, устойчивости к погодным условиям и могут устанавливаться на химических предприятиях, нефтегазовых объектах, буровых платформах. В составе системы могут использоваться компоненты различных типов исполнения – как всепогодные с классом защиты IP66, так и взрывозащищенные в соответствии со стандартами ATEX или стандартные для обычных условий применения. Схема организации громкого оповещения и громкоговорящей связи Коробки питания, соединительные, усилители

• Всепогодная коробка питания IP 66
• Всепогодная коробка питания IP 66 с батареей
• Взрывозащищенная коробка питания ATEX EExIIBT6
• Взрывозащищенная коробка питания EExIIBT6 с батареей
• Всепогодная соединительная коробка IP 66
• Всепогодная соединительная коробка для громкоговорителей с усилителем
• Взрывозащищенная соединительная коробка ATEX EExIIBT6
• Взрывозащищенная соединительная коробка для громкоговорителей с усилителем
• Всепогодный усилитель IP 66 для громкоговорителей без усилителя
• Взрывозащищенный усилитель IIBT6 для громкоговорителей без усилителя

Громкоговорители для систем громкого оповещения

• Всепогодный громкоговоритель IP 66 без усилителя
• Всепогодный громкоговоритель IP 66 с трансформатором 100В
• Всепогодный громкоговоритель IP 66 с усилителем
• Взрывозащищенный громкоговоритель EExIIBT6 без усилителя
• Взрывозащищенный громкоговоритель IIBT6 с трансформатором 100В
• Взрывозащищенный громкоговоритель EExIIBT6 с усилителем

Функциональные особенности системы Universal PAGA

• Вызов с диспетчерского пульта и громкое оповещение на определенную зону
• Общий громкий вызов и оповещение через все громкоговорители в системе
• Каждому усилителю соответствует номер вызова с диспетчерского пульта
• Диспетчерский пульт с дисплеем взрывозащищенного или стандартного типа
• Громкоговорители мощностью 5/15/25 Ватт или со встроенным усилителем
• Усилители разных видов исполнения и мощности - 15/30/100/200/400 Ватт
• Питание центральное или, в зависимости от расстояния, местное - для каждой зоны
• Установка центральной соединительной коробки или соединение параллельно шлейфом

Телефонные колонны экстренного вызова LELAS Колонны экстренного вызова обеспечивают быстрый вызов и телефонную связь с операторами служб срочной помощи (милиция, автоинспекции, пожарная часть, скорая медицинская помощь, вызов такси, справочное бюро) или с диспетчером технологической связи на предприятии. Различные модели телефонных колонн могут устанавливаться на территориях аэропортов, вокзалов, автостоянок или промышленных предприятий, а также вдоль автострад, тоннелей или на улицах. Колонна экстренного вызова TLB 353 Прочный и герметичный корпус колонны в антивандальном исполнении обеспечивает надежную связь и безотказную работу в самых сложных погодных условиях, таких как осадки, пыль, изменения температуры, химические или механические воздействия. Система вентиляции внутри колонны устраняет эффект конденсации за счет циркуляции воздуха. Неоновая лампа для освещения клавиатуры, гамма телефонов серии Modulotel или TLS и световая сигнализация вызова в верхней части колонны позволяет использовать колонну для вызова такси, правоохранительных или спасательных служб, бюро информации, подразделений МЧС.

• Корпус из особо прочного антивандального пластика покрытие "антиграффити" или синтетической резиной
• Степень пыле/влагозащиты: IP 55 / IP 66
• Степень антивандальной защиты: IK 8
• Мощность неоновой лампы над клавиатурой: 15 Ватт (опция - фотоэлемент включения подсветки только ночью)
• Мощность сигнальной лампы-вспышки: 15 Дж
• Подключение по аналоговой телефонной линии
• Прямой дозвон при нажатии кнопки вызова
• 10 номеров памяти в модуле с клавиатурой
• Громкоговорящая связь, режим "свободные руки"
• Мощность громкоговорителя: 1 Ватт или 5 Ватт
• Громкость звонка на расстоянии 1 метра: 85 дБ
• Автоответ после определенного количества звонков
• Автотключение по истечению времени разговора
• Отправка SMS-сообщений с информацией
• Управление через DTMF или отправку SMS-сообщений
• Питание телефона: 24–60 В от телефонной линии
• Потребление телефона: не более 30 мА
• Питание лампы-вспышки: 230 В (в ночное время)
• Диапазон температур серии Modulotel: от -40°С до +60°С
• Стандартный цвет: темно-серый (другие цвета по запросу)

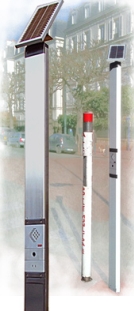

Возможно подключение по VoIP с питанием PoE, протокол SIP или H323 Колонна экстренного вызова GSM с солнечной батареей MT 325 / TLB 318 Колонна антивандального исполнения устанавливается вдоль автодорог, около аэропортов, вокзалов, остановок транспорта и в черте города для срочного вызова милиции, скорой помощи, автоинспекции или технических служб в случае происшествия и т.д. Панель солнечных батарей и модуль GSM для телефонной связи позволяют работать колонне полностью автономно, т.е. без необходимости прокладки кабеля питания и телефонной линии. Необходимая функциональность определяется выбором модулей телефона серии Modulotel: с клавиатурой, кнопками вызова, видеокамерой, замком, дисплеем или лампой-вспышкой.

• Корпус из алюминия или антивандального пластика покрытие "антиграффити" или синтетической резиной
• Степень пыле/влагозащиты: IP 55 / IP 66
• Степень антивандальной защиты: IK 8
• Два слота для SIM-карт с автопереключением
• Прямой дозвон при нажатии кнопки вызова
• 10 номеров памяти в модуле с клавиатурой
• Громкоговорящая связь, режим "свободные руки"
• Мощность громкоговорителя: 1 Ватт или 5 Ватт
• Громкость звонка на расстоянии 1 метра: 85 дБ
• Автоответ после определенного количества звонков
• Автоотключение по истечению времени разговора
• Отправка видеоизображения по каналу GPRS
• Отправка SMS-сообщений с информацией:
  • батарея "разряжена" / "заряжена полностью"
  • внешнее "питание есть" / "отсутствует"
  • сработал датчик контактов № 1, -4 , и т.д.
• Управление через DTMF или отправку SMS-сообщений:
  • громкость звонка, громкоговорителя, тип вызова
  • номера вызова в памяти и тексты SMS-сообщений
  • команды "открыть дверь", "включить свет" и т.д.
• Панель солнечной батареи мощностью 5 Вт
• Питание телефона 3,6 В от внутренней батареи (опция - внешнее дополнительное питание)
• Потребление в режиме вызова 180 мА, в ожидании 3 мА
• Диапазон температур Modulotel: от -40°С до +60°С
• Стандартный цвет: серый (другие цвета по запросу)

Возможно подключение по аналоговой линии или по VoIP с питанием PoE, протокол SIP или H323 Колонны SOS для вызова экстренных и спасательных служб Колонны SOS предназначены для оперативного вызова в экстренных ситуациях подразделений МЧС и спасательных служб на промышленных предприятиях или объектах гражданского назначения. Варианты комплектации по требованию заказчика. TLB 365 / TLB 367

• Прочный корпус из нержавеющей стали покрытый лаком
• Устойчивость к коррозии и химическим веществам
• Степень пыле/влагозащиты: IP 55 / IP 66
• Степень антивандальной защиты: IK 8 / IK 10
• Громкоговоритель с функцией "свободные руки"
• Функциональность телефонов серии TLS или TLH:
  • полная клавиатура набора 14 клавиш
  • программируемые клавиши "прямого вызова"
  • память номеров "быстрого набора" и т.д.
• Встраиваемая видеокамера как опция
• Дистанционное управление как опция
• Цвет: по запросу из гаммы RAL

Секционные колонны ARMADI

• Корпус из нержавеющей стали AISI304 или AISI316
• От 2-х до 4-х функциональных секций с замками:
  • верхняя секция для всепогодного телефона,
  • нижние секции для огнетушителей, противогазов, пожарных шлангов или кислородных масок
• Устойчивость к коррозии и химическим веществам
• Степень пыле/влагозащиты секций: IP 65
• Секции с микроконтактами для сигнализации:
  • открыта дверь секции №
  • взят огнетушитель и т.д.
• Громкоговоритель с функцией "свободные руки"
• Программируемые клавиши "прямого вызова"
• Встраиваемая модуль GSM как опция
• Встраиваемая видеокамера как опция
• Дистанционное управление как опция

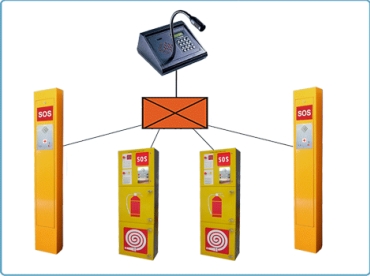

Колонны экстренного вызова SOS могут использоваться в составе ведомственных систем связи на базе УПАТС или систем технологической диспетчерской связи типа Universal. Всепогодные антивандальные телефоны LELAS могут использоваться при любых погодных условиях, как на промышленных предприятиях, так и в городских условиях при установке на улице в качестве панелей экстренного вызова. Телефоны совместимы со всеми типами АТС и могут быть установлены на расстоянии до 7 км от АТС или использоваться в составе систем диспетчерской связи LELAS Universal. TLS 402 (TLA 402) Сверхпрочный, герметичный LCD дисплей

• Прочный корпус из поликарбоната или фарадекса
• Устойчивость к коррозии и химическим веществам
• Набор номера при поднятии трубки, нажатии клавиши
• 10 программируемых кнопок "прямого вызова"
• Встроенная сигнальная лампа вызова.
• Герметичный громкоговоритель 5 W, 95 db
• Герметичный микрофон, электретный
• Возможность подключения гарнитуры
• Ударопрочная клавиатура набора
• Антивандальное исполнение IK 10
• Степень пыле/влагозащиты: IP 66
• Диапазон температур: от -40°С до +60°С
• Размеры: 243х320х152 мм

Варианты исполнения: Возможен вариант для IP телефонии TLS 376 Телефон с режимом "свободные руки" для промышленных условий

• Прочный корпус промышленного типа из алюминия
• Устойчивость к коррозии, влажности, грязи и химикатам
• Набор номера при поднятии трубки, нажатии клавиши
• Программируемые клавиши для "прямого вызова"
• Герметичный громкоговоритель до 78 db
• Герметичный микрофон, электретный
• Ударопрочная клавиатура
• Антивандальное исполнение IK 10
• Степень пыле/влагозащиты: IP 66
• Диапазон температур: от –40°С до +60°С
• Размеры: 190х300х65 мм

Варианты исполнения: TLA 346 Прочная конструкция и надежная связь на производстве

• Прочный корпус из алюминиевого сплава
• Устойчивость к коррозии и химическим веществам
• Набор номера при поднятии трубки, нажатии клавиши
• Программируемые клавиши для "прямого вызова"
• Герметичный громкоговоритель 96 db
• Электрическая цепь – искробезопасная типа i
• Ударопрочная клавиатура
• Антивандальное исполнение IK 10
• Степень пыле/влагозащиты: IP 55
• Диапазон температур: от –40°С до +60°С
• Размеры: 210х240х117 мм

TLA 346 соответствует норме CCITTQ23 (UIT-T) TLS 337 Телефон для железных дорог в антивандальном исполнении Дизайн и конструктив специально разработан для применения на железных дорогах

• Корпус из полиэфирного пластика со стекловолокном
• Устойчивость к коррозии и химическим веществам
• Набор номера при поднятии трубки, нажатии клавиши
• Программируемые клавиши для "прямого вызова"
• Клавиатура набора номера с подсветкой
• Антивандальное исполнение IK 07
• Степень пыле/влагозащиты: IP 43
• Электропитание: от 24 V до 48 V
• Диапазон температур: от -25°С до +60°С

Modulotel Герметичные телефоны модульного типа для любых применений. Необходимый функционал подбирается составными частями телефона

• Полностью металлический корпус из нержавеющей стали
• Устойчивость к коррозии, влажности, грязи и химикатам
• Набор номера при нажатии клавиши "прямого вызова"
• Модули с различными функциями:
  • клавиатура набора номера,
  • кнопка "прямого вызова",
  • герметичный громкоговоритель,
  • графический ЖК-дисплей,
  • панель индикации вызова,
  • камера наблюдения,
  • модуль связи GSM,
  • а также другие опции.
• Антивандальное исполнение IK 10
• Степень пыле/влагозащиты: IP 66
• Диапазон температур: от –40°С до +60°С

Варианты исполнения с модулями:

На территории Республики Казахстан авторизованным партнером «LELAS» является компания «ADVANTEK SYSTEMS». Специалисты компании имеют большой опыт в проектировании систем громкой диспетчерской связи, адаптации оборудования «LELAS» и стыковке его с существующими телекоммуникационными сетями. Если Вас заинтересовало оборудование компаний «LELAS», а это, несомненно, должно произойти, если Вы хотите оснастить свое предприятие надежными и современными техническими средствами связи, обращайтесь за дополнительной информацией в компанию «ADVANTEK SYSTEMS»: +7 (727) 277 77 00, e-mail: sales@as.kz.
