Громкоговорящая система диспетчерской связи на Вашем предприятии

Темпы роста объемов выпуска промышленной продукции Казахстана на сегодняшний день имеют тенденцию к увеличению. Это связано, прежде всего, с ростом добычи в нефтегазовой и горнодобывающей промышленности и, как следствие, с ростом производства в обрабатывающих отраслях. В результате этого увеличивается нагрузка на топливно-энергетический сектор экономики. Для удовлетворения растущих потребностей индустриального сектора в энергообеспечении требуется наращивание генерирующих мощностей, оптимизация распределения электроэнергии.

Важное место в решении этих задач занимает вопрос о модернизации существующего технического парка энергопредприятий. Надо отметить, что задача эта выполняется. Однако в планах реконструкций предприятий модернизация систем связи занимает отнюдь не первое место, зачастую завершает список. Лишь в «экстренных случаях» дается директива переоснаститься средствами связи. «Экстренные случаи» - это, как правило, уже свершившиеся факты аварий или чрезвычайных ситуаций. Может, все-таки для предотвращения и предупреждения аварийных ситуаций, а так же в целях повышения роста эффективности управления технологическими процессами, следует обращать внимание на системы связи на предприятиях, которые являются основной составляющей диспетчеризации и управления технологическими процессами? Инвестиции в телекоммуникационную инфраструктуру предприятия оправдывают себя с лихвой.

В данной статье рассматривается необходимая на любом промышленном предприятии система громкоговорящей диспетчерской связи.

Предназначение громкой диспетчерской связи – это, прежде всего, работа системы связи в шумных помещениях, на удаленных площадках, в химически агрессивных средах, во взрывобезопасных помещениях. Посредством громкой связи обеспечивается доступность связи для каждого работника, который находится на объекте. Доступность связи на всех объектах предприятия - это основная цель оперативного управления персоналом в технологическом процессе. Диспетчер может руководить действиями персонала в одностороннем порядке, если это необходимо, может получать обратную связь. Громкоговорящая связь необходима в следующих случаях:

• для оповещения работников диспетчером во время технологического процесса,
• для оповещения и координации действий работников при возникновении аварийных ситуаций,
• для своевременного обращения за неотложной помощью при несчастных случаях и координации действий работников во время оказания экстренной помощи;
• для исключения случаев саботажа работниками исполнения своих служебных обязанностей (система связи громкая и оповещение подразумевает охват всей аудитории и территории предприятия, объявление по громкой связи нельзя проигнорировать по причине «не услышал»).

Аварийное (экстренное) оповещение преследует цель управления эвакуацией с места аварии или предупреждение о возникновении чрезвычайного происшествия. Система громкого оповещения и система громкой связи позволяет управлять большими массами людей при эвакуации во избежание паники и осложнения обстановки.

Имеет место заблуждение, что использование средств подвижной радиосвязи решит в полной мере все вопросы в целях аварийного оповещения. Данное утверждение спорно, так как:

• во-первых, персональные радиостанции не обеспечивают требуемого уровня связи и оповещения при аварийных и чрезвычайных ситуациях,
• во-вторых, на крупных предприятиях не представляется возможным обеспечить каждого работника персональной радиостанцией,
• в-третьих, во время чрезвычайной ситуации радиостанция может оказаться вне зоны доступа, работник не успеет ее включить (переключить на аварийный канал), либо в самый неподходящий момент может оказаться банально разряжен аккумулятор,
• в-четвертых, радиостанцией невозможно пользоваться без дополнительных гарнитур в шумном помещении.

Можно продолжить список, но вышесказанного достаточно, чтобы сделать вывод не в пользу использования системы подвижной радиосвязи, основным предназначением которой является обеспечение связью при проведении плановых работ по ремонту технологического оборудования, профилактике и т.д.

Диспетчерская связь на сегодняшний день используется в промышленности, в энергетическом секторе и служит идеальным инструментом для осуществления непрерывного оперативного руководства. На практике для организации диспетчерской связи применяется оборудование избирательной (селекторной) связи. Системы, построенные на базе аппаратуры селекторной связи намного эффективнее обычных телефонных систем, потому что соединение в таких системах происходят практически мгновенно - без поднятия трубки вызываемого абонента. Вот ряд преимуществ диспетчерской громкой связи:

Моментальное соединение с требуемым абонентом, осуществляемое только нажатием одной кнопки.

• В случае возникновения аварийной ситуации громкая связь обеспечивает оповещение персонала.
• В режиме селекторной связи имеется возможность проводить совещания, планерки без сбора сотрудников.
• В случае отсутствия сотрудника на месте, он может быть вызван по громкой связи.

Вот уже на протяжении более ста лет французская компания производит и представляет на мировом рынке оборудование для диспетчерской и громкой связи промышленного, всепогодного и взрывобезопасного исполнения. Производимая продукция завода включает в себя всю линейку оборудования для построения систем диспетчерской громкой связи как на маленьком предприятии, так и в целых промышленных группах.

Компания «LELAS» производит всепогодные и взрывозащищенные телефоны, системы диспетчерской связи без централи, сигнализации, системы громкоговорящей связи и громкого оповещения, предназначенные для работы в самых трудных погодных и промышленных условиях.. Так как данное оборудование обеспечивает полную безопасность персонала, идеально подходит для нефтегазовых объектов, газо- и нефтепроводов, для химических предприятий, для предприятий топливно-энергетического комплекса. Оборудование компании «LELAS» имеет европейскую сертификацию, а оборудование, поставляемое в Казахстан, имеет сертификаты соответствия РК.

Оборудование имеет высокое качество звука - до 120 дБ, работает при температурах от –50°С до +70°С, обладает максимальной пыле- и влагозащитой IP 66, антивандальной защитой IK10, телефоны могут работать в режиме громкого разговора на расстоянии до 16 км от АТС без дополнительных репитеров с функцией удаленного мониторинга и программирования. Взрывозащищенные телефоны имеют встроенную защиту и не нуждаются в установке барьеров. Телефоны могут быть как аналоговые, так и с передачей голоса по VoIP или GSM.

Наша компания имеет опыт установки и эксплуатации оборудования «LELAS» на предприятиях Казахстана.

Вот далеко неполный список оборудования, производимого компанией «LELAS»:

• Взрывозащищенные герметичные телефоны
• Всепогодные антивандальные телефоны
• Системы громкой диспетчерской связи
• Системы громкого оповещения и громкоговорящей связи
• Телефонные колонны экстренного вызова
• Специальные телефоны для стерильных помещений
• Громкоговорители взрывозащищенные и всепогодные
• Сигнализация
• Акустические кабины
• Часы и часовые станции

Немного подробней о вышеназванном оборудовании.

Взрывозащищенные герметичные телефоны LELAS

предназначены для работы в самых трудных промышленных условиях с высоким уровнем шума и полностью соответствуют нормам по взрывозащите.

TLS 229 (TLA 229) Взрывозащищенный герметичный телефон с LCD дисплеем

• Прочный корпус из поликарбоната или фарадекса
• Устойчивость к коррозии и химическим веществам
• Набор номера при поднятии трубки, нажатии клавиши
• 10 программируемых кнопок "прямого вызова"
• Встроенная сигнальная лампа вызова.
• Герметичный громкоговоритель 5 W, 95 дБ
• Герметичный микрофон, электретный
• Возможность подключения гарнитуры
• Ударопрочная клавиатура набора
• Антивандальное исполнение IK 10
• Степень пыле/влагозащиты: IP 66
• Класс взрывобезопасности: EEx d IICT6
• Диапазон температур: от -40°С до +60°С
• Размеры: 243х320х152 мм

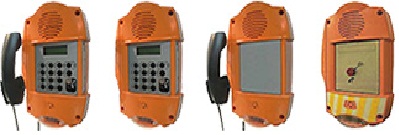

Варианты исполнения:

Возможен вариант для IP телефонии

TLA 227 Телефон для использования во взрывоопасных зонах

• Прочный корпус из алюминиевого сплава
• Устойчивость к коррозии и химическим веществам
• Набор номера при поднятии трубки, нажатии клавиши
• Программируемые клавиши для "прямого вызова"
• Громкость звонка на расстоянии 1 метра: до 95 дБ
• Электрическая цепь – искробезопасная типа i
• Ударопрочная клавиатура
• Антивандальное исполнение IK 10
• Степень пыле/влагозащиты: IP 66
• Класс взрывобезопасности: EEx d II CT5
• Диапазон температур: от –40°С до +60°С
• Размеры: 210х240х117 мм

TLA 227 соответствует норме CCITTQ23 (UIT-T)

TLS 214 Взрывозащищенный телефон с функцией "свободные руки" (тип ЦБ)

• Мощный корпус из алюминиевого сплава
• Устойчивость к коррозии и химическим веществам
• Автоматическое отключение в конце разговора
• 8 программируемых кнопок "прямого вызова"
• Громкоговоритель с функцией "свободные руки"
• Варианты мощности громкоговорителя: 15 W или 5 W
• Мощность звонка на расстоянии 1 метра: до 95 дБ
• Антивандальное исполнение IK 10
• Степень пыле/влагозащиты: IP 66
• Класс взрывобезопасности: EEx d II BT6
• Диапазон температур: от -40°С до +70°С
• Размеры: 215х350х195 мм

Сертификация ATEX

Вариант исполнения:

без клавиатуры набора с клавишей вызова

SGV 214 Взрывозащищенная герметичная акустическо-оптическая сигнализация. Комбинированная сигнализация SGV совмещает лампу-вспышку и звуковой зуммер

• Мощный корпус из алюминиевого сплава
• Устойчивость к коррозии и химическим веществам
• Регулируемый акустический сигнал: до 110 дБ
• 4 различных типа акустических сигналов
• Проблесковая лампа-вспышка 15 Джоулей
• Антивандальное исполнение IK 10
• Степень пыле/влагозащиты: IP 66
• Класс взрывобезопасности: EEx d II BT6
• Диапазон температур: от -40°С до +70°С
• Размеры: 210х240х117 мм

SGV можно соединить с датчиком пожарной сигнализации

RED 225 Взрывозащищенный громкоговоритель для систем громкого оповещения

• Рупор и крышка из алюминиевого сплава
• Устойчивость к высокой влажности, грязи и химикатам
• Акустическое давление: до 105 дБ
• Максимальная мощность: 20 W
• Диапазон частот: 450-6500 Hz
• Рассеивание звука: 120 градусов
• Антивандальное исполнение IK 10
• Степень пыле/влагозащиты: IP 66
• Класс взрывобезопасности: EEx d II CT6
• Диапазон температур: от -40°С до +60°С
• Размеры: диаметр 257 мм, глубина 342 мм

Вариант громкоговорителя со встроенным усилителем позволяет его использовать без подключения к внешнему усилителю.

Система громкой диспетчерской связи Universal

Система Universal предназначена для создания систем диспетчерской технологической связи или систем громкого оповещения на промышленных предприятиях с высоким уровнем шума, а также при наличии особых требований по взрывобезопасности, устойчивости к погодным условиям или соблюдения стерильности в помещениях.

Диспетчерские системы Universal не нуждаются в установке централи, что значительно снижает расходы на установку данных систем и исключает опасность выхода из строя всей системы одновременно в случае поломки централи.

Отсутствие центрального блока или устройства коммутации повышает надежность системы в целом и снижение затрат на установку и обслуживание. Так как все функции коммутации встроены, на карте аппаратов исключается возможность выхода из строя всей системы одновременно при повреждении или необходимости замены одного из компонентов.

Компоненты системы могут иметь разные типы исполнения – как всепогодные и антивандальные с классом защиты IP66, так и взрывозащищенные и герметичные в соответствии со стандартами ATEX, или специальные асептические для применения в стерильных помещениях.

Диспетчерские пульты системы Universal

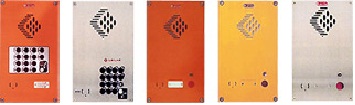

Пульты абонента системы Universal

Схемы подключения и варианты организации связи

Схема кабельных соединений для подключения компонентов может быть двух основных типов:

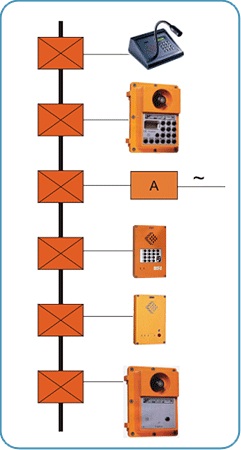

• "Шина" - подключение параллельно шлейфом от аппарата к аппарату

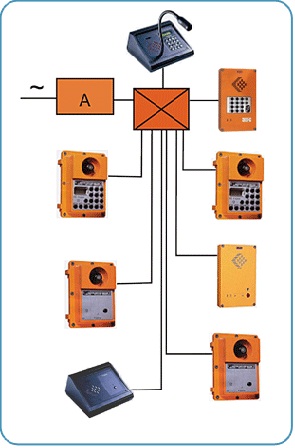

• "Звезда" - каждый аппарат подключается к соединительной коробке
• также возможен смешанный тип подключения

Варианты конфигурации системы Universal:

• "Интерком" - до 99 аппаратов с клавиатурой, которые являются диспетчерскими пультами.

Набрав номер на клавиатуре с любого пульта, можно позвонить на любой другой аппарат в системе, сделать громкое оповещение, инициировать конференцию.

• "Группы" - до 8-ми диспетчерских пультов - аппаратов с клавиатурой и до 98 панелей абонентов.

Каждый пульт работает со своей группой, может сделать вызов абонента, общий на все аппараты, на одну или несколько групп. Панель абонента может вызвать только диспетчерский пульт группы.

• "Звезда" - один главный диспетчерский пульт - аппарат с клавиатурой и до 99 панелей абонентов.

С главного пульта может сделать громкое оповещение, вызвать абонента или создать конференцию. С панели абонента, нажав клавишу вызова, можно соединиться только с диспетчерским пультом. Возможна установка второго пульта диспетчера для переадресации вызова, если главный пульт занят.

Функциональные возможности системы Universal

• Индивидуальный вызов и громкая связь с аппаратом абонента
• Общий громкий вызов на все аппараты или через все громкоговорители в системе
• Вызов группы абонентов или на одну или несколько зон оповещения
• Разговор в режиме "конференция" между несколькими аппаратами
• Система громкого оповещения через громкоговорители или комбинированно с аппаратами
• Возможность установки усилителя с громкоговорителями для оповещения определенных зон
• Интерфейс соединения с УПАТС для возможности громкого оповещения с простого телефона
• Подключение устройства воспроизведения сообщений для трансляции на громкоговорители
• Отображение на дисплее набираемого номера или номера вызывающего аппарата
• Программирование и изменение настроек с клавиатуры диспетчерского пульта:
  • номер вызова аппарата или группы абонентов
  • внесение в память номеров быстрого вызова
  • громкость звонка и мощность громкоговорителя
  • количество звонков до автоматического соединения

Система громкого оповещения и громкоговорящей связи Universal PAGA

Система Universal PAGA предназначена для организации систем громкого оповещения и громкоговорящей связи на промышленных предприятиях с высоким уровнем шума, а также при наличии особых требований по взрывобезопасности, устойчивости к погодным условиям и могут устанавливаться на химических предприятиях, нефтегазовых объектах, буровых платформах.

В составе системы могут использоваться компоненты различных типов исполнения – как всепогодные с классом защиты IP66, так и взрывозащищенные в соответствии со стандартами ATEX или стандартные для обычных условий применения.

Схема организации громкого оповещения и громкоговорящей связи

Коробки питания, соединительные, усилители

• Всепогодная коробка питания IP 66
• Всепогодная коробка питания IP 66 с батареей
• Взрывозащищенная коробка питания ATEX EExIIBT6
• Взрывозащищенная коробка питания EExIIBT6 с батареей
• Всепогодная соединительная коробка IP 66
• Всепогодная соединительная коробка для громкоговорителей с усилителем
• Взрывозащищенная соединительная коробка ATEX EExIIBT6
• Взрывозащищенная соединительная коробка для громкоговорителей с усилителем
• Всепогодный усилитель IP 66 для громкоговорителей без усилителя
• Взрывозащищенный усилитель IIBT6 для громкоговорителей без усилителя

Громкоговорители для систем громкого оповещения

• Всепогодный громкоговоритель IP 66 без усилителя
• Всепогодный громкоговоритель IP 66 с трансформатором 100В
• Всепогодный громкоговоритель IP 66 с усилителем
• Взрывозащищенный громкоговоритель EExIIBT6 без усилителя
• Взрывозащищенный громкоговоритель IIBT6 с трансформатором 100В
• Взрывозащищенный громкоговоритель EExIIBT6 с усилителем

Функциональные особенности системы Universal PAGA

• Вызов с диспетчерского пульта и громкое оповещение на определенную зону
• Общий громкий вызов и оповещение через все громкоговорители в системе
• Каждому усилителю соответствует номер вызова с диспетчерского пульта
• Диспетчерский пульт с дисплеем взрывозащищенного или стандартного типа
• Громкоговорители мощностью 5/15/25 Ватт или со встроенным усилителем
• Усилители разных видов исполнения и мощности - 15/30/100/200/400 Ватт
• Питание центральное или, в зависимости от расстояния, местное - для каждой зоны
• Установка центральной соединительной коробки или соединение параллельно шлейфом

TLS 402 (TLA 402) Сверхпрочный, герметичный LCD дисплей

• Прочный корпус из поликарбоната или фарадекса
• Устойчивость к коррозии и химическим веществам
• Набор номера при поднятии трубки, нажатии клавиши
• 10 программируемых кнопок "прямого вызова"
• Встроенная сигнальная лампа вызова.
• Герметичный громкоговоритель 5 W, 95 db
• Герметичный микрофон, электретный
• Возможность подключения гарнитуры
• Ударопрочная клавиатура набора
• Антивандальное исполнение IK 10
• Степень пыле/влагозащиты: IP 66
• Диапазон температур: от -40°С до +60°С
• Размеры: 243х320х152 мм

Варианты исполнения:

Возможен вариант для IP телефонии

TLS 376 Телефон с режимом "свободные руки" для промышленных условий

• Прочный корпус промышленного типа из алюминия
• Устойчивость к коррозии, влажности, грязи и химикатам
• Набор номера при поднятии трубки, нажатии клавиши
• Программируемые клавиши для "прямого вызова"
• Герметичный громкоговоритель до 78 db
• Герметичный микрофон, электретный
• Ударопрочная клавиатура
• Антивандальное исполнение IK 10
• Степень пыле/влагозащиты: IP 66
• Диапазон температур: от –40°С до +60°С
• Размеры: 190х300х65 мм

Варианты исполнения:

TLA 346 Прочная конструкция и надежная связь на производстве

• Прочный корпус из алюминиевого сплава
• Устойчивость к коррозии и химическим веществам
• Набор номера при поднятии трубки, нажатии клавиши
• Программируемые клавиши для "прямого вызова"
• Герметичный громкоговоритель 96 db
• Электрическая цепь – искробезопасная типа i
• Ударопрочная клавиатура
• Антивандальное исполнение IK 10
• Степень пыле/влагозащиты: IP 55
• Диапазон температур: от –40°С до +60°С
• Размеры: 210х240х117 мм
TLA 346 соответствует норме CCITTQ23 (UIT-T)

На территории Республики Казахстан авторизованным партнером «LELAS» является компания «ADVANTEK SYSTEMS». Специалисты компании имеют большой опыт в проектировании систем громкой диспетчерской связи, адаптации оборудования «LELAS» и стыковке его с существующими телекоммуникационными сетями. Если Вас заинтересовало оборудование компаний «LELAS», а это, несомненно, должно произойти, если Вы хотите оснастить свое предприятие надежными и современными техническими средствами связи, обращайтесь за дополнительной информацией в компанию «ADVANTEK SYSTEMS»: +7 (727) 390 06 61, +7 (727) 277 77 00, e-mail: sales@as.kz
