В данной статье речь идет о новейших решениях по организации беспроводной высокоскоростной передачи
данных во взрывоопасных средах от компании RAJANT.
Бұл мақалада RAJANT компаниясының жарылу қаупi бар орталарда деректердi сымсыз жоғары жылдамдықта
жiберудi ұйымдастырудың жаңа шешiмдерi туралы айтылады.
This article describes the latest Rajant’s solutions for wireless high-bandwidth communications in explosive
environments.

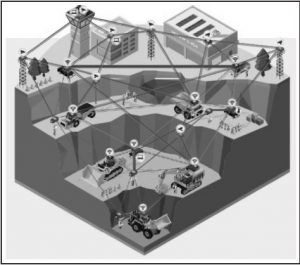

Для решения задач по сбору данных с контролируемых пунктов — счетчиков, датчиков, удаленных объектов видео наблюдения, видео регистрации, а так-же передачи сигналов управления на исполнительные устройств, американской компанией «RAJANT» была создана система беспроводной ячеистой самоорганизующейся сети Kinetic Mesh®. Это высоконадежная, самоорганизующаяся, обладающая всеми качествами повышенной живучести сеть.
В течение более десяти лет сети Kinetic Mesh® успешно работают в любых условиях, сфера их применения самые различные отрасли производства, в том числе в горно-добывающей и нефтегазовой промышленности, на транспорте, в портах, городских коммунальных службах, в сельском хозяйстве и в государственных организациях всех уровней, они эффективны даже в условиях военных действий. Беспроводные ячеистые сети Kinetic Mesh обеспечивают высоконадежные подвижные и адаптируемые широкополосные сетевые соединения, которые дают возможность их эксплуатации в каких бы то ни было быстроменяющихся условиях, и поддерживают широкий ряд приложений для критически важных задач. Более подробно с принципом организации сетей Kinetic Mesh можно ознакомиться на нашем сайте. http://www.as.kz/blog/2017/05/23/seti-rajantkinetic-mesh-i-setevye-prilozhenija/
Типичные варианты применения:
- Связь с персоналом и исполнителями работ
- Соединения с системой SCADA
- Мониторинг платформ и скважин
- Прецизионное бурение и экскавация
- Диспетчерская маршрутизация персонала и транспорта
- Аварийная готовность и восстановление после разрушений
- Видеонаблюдение
- Компьютеризированное управление движением поездов
- Техническое обслуживание и поддержка работы оборудования, в т.ч. транспортных средств
- Сетевые соединения отраслевого стандарта 4.0.

Это далеко не все области, где можно использовать решения, предлагаемые компанией «RAJANT».Если до недавнего времени основными объектами применения оборудования «RAJANT» в индустриальном секторе были объекты добывающей промышленности без требований к организации по искровзрывозащите, то сегодня компания анонсировала узловое оборудование с взрывобезопасными техническими решениями.
Взрывобезопасные технические решения с защитой от угрозы появления искр и тепловых излучений
Устройство Rajant ME4-2450R-C1D2 – надежный узел беспроводной сети, на основе таких узлов формируется сеть Kinetic Mesh®, когда используется в сочетании с другими узлами Bread Crumb.
Взрывобезопасное решение предусматривает в своем составе:
- два приемопередатчика на разных частотах;
- конфигурацию на два порта антенны с 2х2 MIMO (множественный прием, множественная передача, много входов, много выходов);
- защиту и безопасность по военному стандарту с множеством опций криптографии, конфигурируемых шифрованием данных и MAC-адресов и аутентификацией на каждый сегментный переход и каждый пакет данных;
- прочный легкий корпус со степенью защиты IP-67;
- интегрированный сервис точки доступа Wi-Fi для совместимости с миллионами различных клиентских устройств, имеющихся в продаже.

Устройство Bread Crumb ME4-2450R-C1D2 состоит из модели ME4-2450R, укомплектованной нестандартной разветвительной коробкой с номинальным типом по технике безопасности 3R, влагонепроницаемой жесткой кабельной сборкой, защищенным коммутатором и монтажной скобой. Временная кабельная проводка воспламеняющегося кабеля Gigabit Ethernet, Fast Ethernet питания постоянного тока выполняется при помощи блока оконечных выводов 3,81мм, расположенного внутри разветвительной коробки. Имеется достаточно места для шлейфов обслуживания полевых кабелей. Разветвительная коробка так же имеет сертифицированные по технике безопасности сменные кабелепроводы, которые сопрягаются с алюминиевым кабелепроводом с резьбой 3/4” NPT.
Основные характеристики для условий C1D1:
- безопасно для установки внутри и снаружи помещений;
- разветвительная коробка позволяет разместить один кабель питания и два отдельных кабеля Ethernet/;
- прямое сопряжение с алюминивым кабелепроводом для полевых кабелей питания и кабеля Ethernet;
- подключения для штыревой антенны
- герметичные от воздействия окружающей среды проходные втулки могут обслуживаться в полевых условиях; при необходимости проходную втулку можно заменить — вместо замены всей разветвительной коробки;
- невоспламеняющаяся кабельная разводка полевых кабелей для радиочастотных соединений.
Непревзойденные возможности сетевых соединений для применения в критически важных задачах
Как и другие устройства ME4 Bread Crumb®, модель ME4-2450R-C1D2 является идеальной альтернативой для создания мобильной беспроводной инфраструктуры и добавления мобильных сетевых узлов в сеть Kinetic Mesh® и/или другую существующую сеть, не являющуюся фирменной сетью «Rajant». Устройства МЕ4 BreadCrumbs легко интегрируются с другими устройствами BreadCrumb, сетями LTE, спутниковыми, проводными сетями, соединениями «точка-точка» и устройствами Wi-Fi сторонних изготовителей. Каждый сетевой узел можно сконфигурировать так, чтобы он обеспечивал надежное шифрование военного класса.
Взрывобезопасный сетевой узел Bread Crumb ME4-2450R-C1D2 производства «Rajant»
Оборудование, работающее в среде взрывоопасных газов, должно быть спроектировано так, чтобы полностью исключалась возможность появления искр или достижения температуры, при которой происходит воспламенения горючих газов или испарений
|
Номер модели |
ME4-2450R-C1D2 |
Номинальные значения электропитания |
24-48В постоянного тока, 30Вт |
ClassC1 |
Воспламеняющиеся жидкости или возгорающиеся газы, или испарения от жидкостей могут присутствовать в количествах, достаточных для взрыва или пожара |
Division 2(D2) |
Концентрация горючих газов, испарений или жидкостей, достаточная для воспламенения, при обычных условиях работы не достигается |
Группы опасностей А, В, С, D |
Примеры:
А — Ацетилен; B – водород;
C — этилен; D — пропан |
Максимальная температура поверхности |
Классификация Т4А: 120°C
МЕ4-2450R: -15°C ≤ Т окр. среды ≤ +70°C |
За более подробной информацией обращаться по электронной почте на адрес akli@as.kz или по телефону +7 727 2777700, добавочный 6211.
