Андрей КЛИМЕНКО, технический директор ТОО «ADVANTEK SYSTEMS», г. Алматы
В программе индустриализации Казахстана глава государства в своем Послании народу Казахстана одной из ключевых задач экономической политики обозначил рост производительности. Производительность труда - показатель уровня организации труда и эффективности экономики, а от неё напрямую зависит конкурентоспособность нашей страны. Сегодня мы являемся свидетелями ряда успешно реализованных проектов в рамках «Карты индустриализации». Новые заводы и промышленные комплексы возводятся с применением передовых технологий. Машиностроительные и обрабатывающие предприятия, комплексы горнодобывающих производств, вновь строящиеся объекты нефтегазового сектора оснащаются новейшими инфокоммуникационными системами, которые составляют неотъемлемую часть современного высокотехнологичного производства. А существующим предприятиям, чтобы выдержать внутреннюю и внешнюю конкуренцию, также необходимо модернизировать свой технический парк и, как неизбежное следствие, имеющуюся систему телекоммуникаций, поскольку новые технологии производств прежде всего основаны на максимальной автоматизации и робототизации технологических процессов. Это возможно только при наличии современных систем связи на предприятии, являющихся средой передачи информации в автоматизированных системах.
Убеждать тех специалистов, кто имеет непосредственное отношение к организации, эксплуатации и внедрению систем связи, АТСУТП, СДТУ на промышленных предприятиях в том, что требуются надёжные и безопасные телекоммуникационные сети, нет необходимости. Все технологические процессы на объектах индустриальных и добывающих комплексов требуют наивысшей точности при соблюдении правил безопасности как от персонала, так и от оборудования инфокоммуникационных систем. Телекоммуникационное оборудование, входящее в состав этих систем, должно, в свою очередь, быть безопасным и надёжным, модульным и долговечным. Все эти требования специалисты нашей компании - ADVANTEK SYSTEMS - учитывают при построении систем связи и телекоммуникаций для наших клиентов. Среди заказчиков компании доминирующее положение занимают предприятия индустриального и энергетического сектора. Вот уже 12 лет мы строим связь на промышленных предприятиях. С послужным списком можно ознакомиться на нашем сайте. Среди предлагаемых нашей компанией решений следует выделить следующие направления:- цифровые радиорелейные линии,
- системы технологической узкополосной радиосвязи,
- широкополосные радиосистемы (WiMAX),
- системы беспроводного радиодоступа,
- атмосферные оптические системы связи,
- системы громкой диспетчерской связи и оповещения,
- системы IP-телефонии,
- системы подвижной радиосвязи цифровых стандартов.
Решение FibeAir IP-20C устанавливает новый стандарт передачи по линиям микроволновой связи, объединяя технологию многоядерной радиосистемы, модуляцию 2048QAM и технологию 4x4 МIМO в условиях прямой видимости в компактном форм-факторе с установкой полностью снаружи помещений и обеспечивая пропускную способность на скорости 1 Гбит/с в одном корпусе на всех лицензируемых диапазонах частот. Оборудованное полностью программируемым механизмом обработки сервисов это решение является идеальным для агрегирования макросайтов, а также в качестве «горизонтального» сетевого решения полностью в одном корпусе. Ключевые особенности нового радиооборудования системы - это:
- диапазоны 6-42 ГГц,
- полный 1 ГГбит/с в одной полосе шириной 28 МГц,
- 2 х TRX в одном ODU: 1+0/1+1/2+0/2+0 XPIC в одном ODU.
Основное преимущество перед другими ЦРРЛ состоит в том, что система имеет присущую только ей возможность организации ретрансляции East/West в одном ODU. Тогда как стандартное решение прочих РРС при использовании сплит-систем влечёт за собой обязательное наличие двух полноценных приёмопередатчиков, двух ниток кабелей снижения и внутреннего оборудования, для работы которого требуется соответствующая инфраструктура (технологическое помещение, контейнер и т.д).
В случае модернизации (замены существующих) радиорелейных систем при использовании FibeAir IP-20C возможно поменять только сам приёмопередатчик без замены антенны. Сама антенна может быть оставлена без её демонтажа, в случае если энергетика пролёта будет удовлетворять требованиям по нормированию качественных показателей радиорелейной линии. Переиспользование антенн позволит снизить стоимость работ, обеспечить более быстрый ввод в эксплуатацию, избежать транспортных и складских расходов. Не потребуется юстировка антенн, благодаря чему достигается низкое время обрыва трафика. Среди основных отличительных ТТХ следует выделить следующие:
- Модуляция. АСМ 4 - 2048QAM (11 АСМ позиций)
- Диапазоны частот. 6-42 ГГц
- Занимаемый спектр. 28, 40, 56, 80, 112 МГц
- Конфигурации. 2 x TRX в одном ODU: 1+0/1+1/2+0/2+0 XPIC в одном ODU
- Обработка трафика. «Smart Pipe», ориентированный на мультисервисный транспорт. Встроенный Carrier Ethernet коммутатор (стандартизован по MEF 2.0)
- Power over Ethernet. Собственный и Стандартный (поддержка IEEE 802.3at)
- Компактные габариты. 24 х 22 х 10 см
- Антенны. Прямой монтаж - под интерфейс Ceragon. Раздельный монтаж - волноводный фланец.
Основываясь на многолетнем опыте в отрасли, решения Ceragon обеспечивают высокую производительность и экономическую эффективность вложений. Передовые, масштабируемые решения Ceragon поддерживают высокоскоростную передачу голоса, данных и видеотрафика, предоставляют возможность для мониторинга текущей производственной ситуации на наземных и наводных удалённых установках и быстрого реагирования. Высокоскоростные системы связи позволяют оптимизировать рабочие процессы и техническое обслуживание для уменьшения времени простоя и снижения издержек производства. Для разведки морских месторождений и добычи нефти и газа Ceragon предлагает уникальную АТЕХ-сертифицированную СВЧ систему PointLink, которая имеет успех в поддержке нефтегазовой отрасли в Северном море уже более 10 лет. Система представляет собой мощную станцию СВЧ связи, которая поддерживает надёжную связь с морскими буровыми установками и вспомогательными судами, работает надёжно на большие расстояния в суровых и опасных условиях.

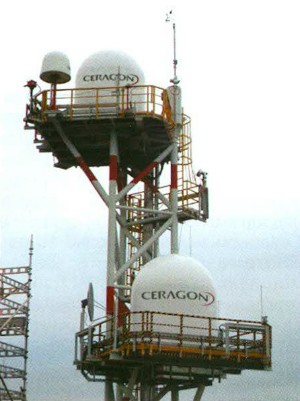

Поскольку водная поверхность действует подобно зеркалу, отражающему сигналы, микроволновая связь на водных поверхностях подвержена эффекту многолучевого замирания сигнала. Чтобы преодолеть нежелательный эффект, компания CERAGON разработала эффективную технологию гибридного пространственного и частотного разнесения - учетверённое разнесение, а также применяет новейшие системы PointLink. На стабилизированной платформе PointLink можно размещать параболические антенны диаметром от 0,3 м до 3,0 м. Уникальное программное обеспечение управляет непрерывным вращением антенны на 360 градусов и её наклоном ±17 градусов.

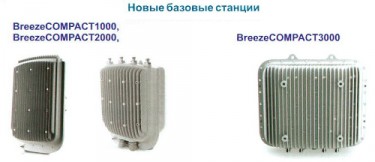

Новые решения семейства модернизированной системы сверхскоростного широкополосного радиодоступа BreezeCOMPACT представлены компанией «Telrad».
Решение BreezeCOMPACT - это готовый к работе в сетях LTE ряд усовершенствованных базовых станций полностью наружной установки для стационарного, мигрирующего и мобильного беспроводного доступа, спроектированных с целью обеспечения полной, всюду присутствующей связи как вне, так и внутри помещений. Усовершенствованные базовые станции Telrad гарантируют оптимальное покрытие и пропускную способность, размещаясь всего в одном корпусе, лёгком в инсталляции и занимающем небольшое пространство.
Это идеальные решения практически для всех сценариев развертывания, в том числе в условиях плотной городской застройки, пригорода, сельской зоны, а также отдалённых мест. BreezeCOMPACT объединяет в себе высокое качество и производительность, проверенные в полевых условиях. Компания «Telrad» разработала эту линейку продуктов, ориентированных на будущее, с поддержкой потребностей сегодняшнего и завтрашнего дня, которую обеспечивает возможность двойного режима работы в сетях WiMAX/LTE. Миграция с WiMAX на LTE-Advanced возможна и легко осуществляется при помощи простого обновления программного обеспечения благодаря свойствам BreezeCOMPACT как уникальной платформы с двумя режимами работы, которая допускает работу с двумя несущими и двумя секторами. Оборудование BreezeCOMPACT имеет высокую масштабируемость и обеспечивает различные конфигурации, расширенную зону покрытия и высокую пропускную способность. Блок 2/4x4 использует технологию MIMO (Multiple-ln, Multiple-Out - много входов, много выходов) с целью обеспечения высокого коэффициента усиления при приёме на разнесённые антенны, а также повышенные скорости передачи данных при масштабируемых секторных конфигурациях - до двух секторов и двух несущих.

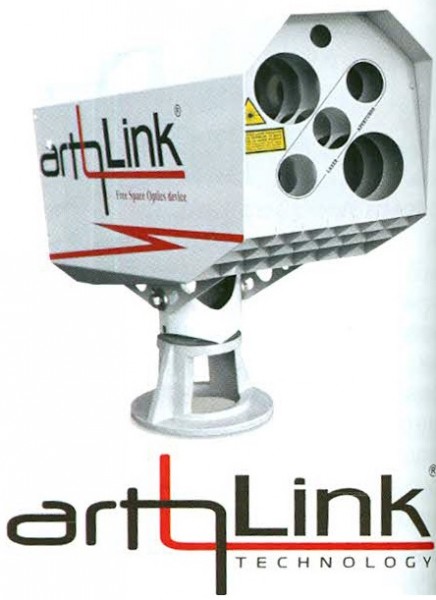

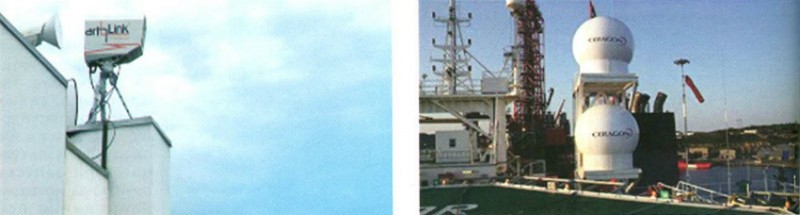

В выпуске журнала № 2(49) автор уже затрагивал тему технологии передачи данных по атмосферному беспроводному оптическому каналу в статье «Атмосферные оптические линии связи - альтернатива радиоканалам и ВОЛС». Компания «Мостком» - партнёр ТОО «ADVANTEK SYSTEMS» - представляет новейшие разработки атмосферной оптики Artolink, позволяет организовывать беспроводные каналы связи типа «точка-точка» с пропускной способностью 10 Гбит/с. С помощью оборудования Artolink в течение нескольких часов можно объединить локальные сети крупных предприятий, операторов фиксированной и мобильной связи и т. п. Оборудование сертифицировано. Для его использования не требуется получать разрешения надзорных органов. Вот основные преимущества данного оборудования. Серийно производится на предприятии, сертифицированном по ISO9001, - Государственном Рязанском приборном заводе, одном из крупнейших и успешных предприятий аэрокосмической отрасли России. Встроенная система прицеливания и наведения - для настройки FSO Artolink и дальнейшей эксплуатации не требуется приобретать или арендовать дополнительное оборудование. Мониторинг через IP сети - определение состояния беспроводного оптического канала связи из любой точки сети Internet. Дистанционный контроль состояния линии лазерной связи и основных её параметров (точность наведения, наличие сигналов на всех стыках, бюджет FSO канала, температура внутри модулей и т.д.) Моноблочное исполнение - приёмник и передатчик FSO системы Artolink объединены в один блок, что упрощает и ускоряет монтаж атмосферной оптической линии связи и решает проблемы с точностью наведения.
Простота и оперативность (от 20 минут) установки. Гибкое конфигурирование интерфейсов - решения Artolink позволяют организовать одновременную передачу от 2 до 63 каналов Е1 одновременно с потоком Ethernet. При этом каналы Е1 защищены от трафика Ethernet, на который выделяется полоса пропускания, свободная от каналов Е1. Также отличительной особенностью оборудования Artolink является наличие функции пространственной стабилизации, что позволяет предъявлять лояльные требования к местам установки станций на объектах. Это не должны быть обязательно фундаментально незыблемые конструкции. Благодаря системе пространственной стабилизации оборудование Artolink допускается монтировать на антенно-мачтовых сооружениях (башнях, мачтах, триподах, столбах...).
ТТХ-системы стабилизации- Угловая чувствительность датчика отклонения - 0,0075 мрад
- Угол зрения датчика отклонения - 5 мрад
- Точность поддержания направления линии связи - 0,08 мрад
- Скорость отработки отклонений - 8 мрад/sec
- Динамический диапазон отработки отклонений - 50 мрад.

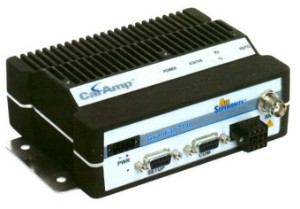

Компания «Calamp» представила новые разработки радиомодемов GUARDIAN.
Радиомодемы относятся к категории профессионального радиотехнического оборудования, которое позволяет организовать надёжную цифровую связь на удалении до 25 км без промежуточной ретрансляции и обеспечить работу сети управления и сбора данных в реальном масштабе времени. Значительная дальность связи при её высокой надёжности и низких затратах на создание и эксплуатацию делают современные технологические радиосети обмена данными на узкополосных радиомодемах УКВ-диапазона самым привлекательным с точки зрения «стоимость-эффективность» решением в области трубопроводного транспорта, обустройства месторождений природных ископаемых, электрических и городских инженерных сетей, инфраструктуры железнодорожного транспорта, внутренних водных путей и оросительных каналов.
В настоящее время рассматриваемые технические решения реализованы и успешно используются практически всеми предприятиями нефтегазового комплекса и значительной частью электроэнергетических компаний, а также промышленным железнодорожным и автомобильным транспортом.
Все вышеизложенные новинки представленного оборудования мы используем в наших решениях при построении инфокоммуникационных сетей для передачи данных в системах СДТУ, АСУТП, АСУ, АСКУЭ как часть телекоммуникационных подсистем. Там, где невозможно строить ВОЛС и нецелесообразно использовать проводные решения, неизменная альтернатива - беспроводные каналы связи.
Наша компания имеет все необходимые ресурсы для проектирования таких сетей и их строительства с вводом в эксплуатацию. Гарантийную и постгарантийную поддержку обеспечат высококвалифицированные инженеры и специалисты нашей компании. Многолетний опыт сотрудничества с мировыми лидерами по разработке и производству оборудования позволяет нам предлагать клиентам и заказчикам экономически оправданные решения по отпускным ценам на оборудование от самих производителей.
