Ахан АБДРАХМАНОВ,
ведущий инженер отдела технической поддержки ТОО «ADVANTEK SYSTEMS»
Не секрет, что тенденции в развитии современных систем телеуправления и телеизмерений практически вынуждают основных пользователей таких систем - представителей энергетических предприятий к внедрению интеллектуальных инфокоммуникационных сетей на пакетной основе.
Переход от традиционных систем к системам на пакетной основе обоснован увеличивающейся потребностью пропускной способности новых интеллектуальных сетей. Но нужно отметить, что принудительный переход от старых сетей к новым сетям с пакетной коммутацией влечёт за собой много проблем. И часто эти проблемы несоизмеримы с положительными аспектами, привносимыми нововведениями.

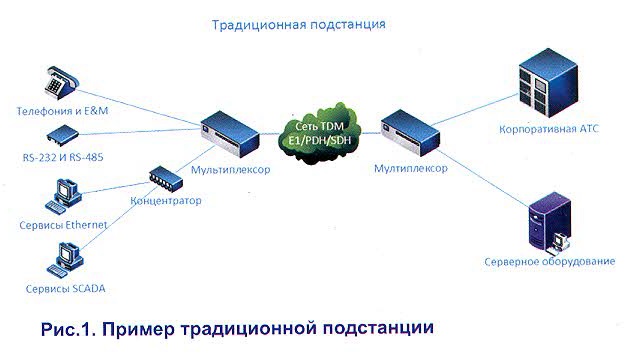

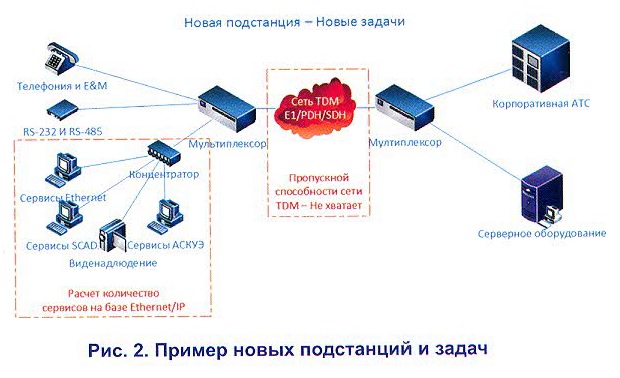

Увеличение количества датчиков SCADA и АСКУЭ, камер видеонаблюдения, увеличение потребности в пропускной способности для локальной сети - всё это неблагоприятно сказывается на существующей сети. Растущие аппетиты нового оборудования не позволяют нам стоять на месте, и переход к сетям нового поколения, таким как MPLS или Carrier Ethernet, уже не за горами.
Цель настоящей статьи - ознакомить читателя с основными шагами для плавного перехода к сетям нового поколения с наименьшими затратами:
Шаг 1. Для начала необходимо получить чёткое представление о том, что предприятие имеет на данный момент. Для этого необходимо:
- составить карту локальной сети связи вашего предприятия;
- указать наиболее уязвимые места вашей локальной сети, чтобы понимать, откуда ждать «подводных камней»;
- выделить наиболее важные участки для учёта необходимого резервирования.
Шаг 2. После того как вы увидите чёткую картину, настанет очередь выбора подходящего оборудования:
- при выборе оборудования учитывайте, чтобы это оборудование поддерживало все необходимые вам интерфейсы, будь то FXO/FXS, RS-232, RS-485 или потоковые E1/STM-1;
- оборудование должно поддерживать все каналы связи, предусмотренные на вашем предприятии: оптика, медь, беспроводная связь;
- оборудование должно быть гибким для реализации всех ваших грандиозных задач;
- оборудование должно быть модульным, для того, чтобы иметь возможность последовательно перестроить всю сеть;
- ну, и последним по списку, но отнюдь не по значению, является возможность построения «гибридной сети» (здесь просим вас этот факт принять как должное, чуть позже обязательно объясним это понятие).
Шаг 3. Итак, допустим, вы выбрали оборудование и готовы приступить к реализации задуманной модернизации сети. При этом нужно понимать, что:
- на любом предприятии остановка производства влечёт за собой большие расходы, поэтому этого нельзя допустить;
- при проведении реконструкции сети должен обеспечиваться резервный канал связи по традиционной сети TDM для моментального перехода к нему;
- при перестроении сети наиболее трудоёмким процессом является замена транспортной части сети, поэтому в первую очередь необходимо подготовить узловые участки сети и только после этого переключаться на транспорт.
Таким образом, мы выделили несколько важных аспектов:
- Поддержка старых и новых стандартов
- Снятие старого оборудования и замена его на новое с поддержкой TDM
- Взаимодействие между традиционными сетями TDM и новыми сетями Ethernet/IP
Но давайте разберём, какие возможны варианты миграции на сети нового поколения:

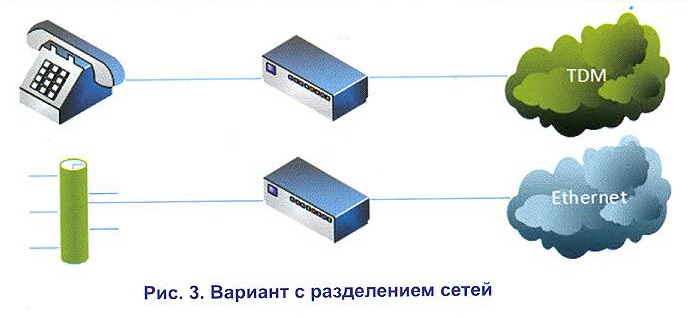

На рисунке 3 представлен вариант с одновременной работой двух независимых сетей. Данный вариант основан на разделении оборудования «последней мили» между ресурсами разных каналов связи. Этот вариант не совсем удобен и экономически не обоснован, потому что для организации работы сети, согласно этой схеме, требуется отдельное оборудование для каждого сегмента сети. В случае выхода из строя одно каналов связи нет резервирования между сетями, нет взаимодействия между объектами, работающими в разных сетях.

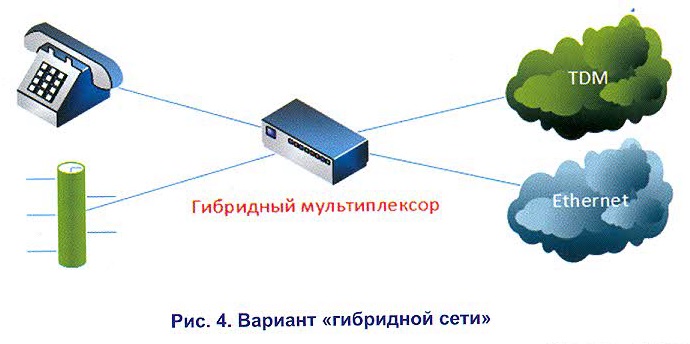

Концепция организации «гибридной сети» позволит объединить существующие сети с коммутацией пакетов и коммутацией каналов и расширить список предоставляемых услуг, использовать открытые протоколы и минимизировать затраты на модернизацию и замену оборудования.
«Гибридная сеть» позволяет:
- осуществить объединение и взаимодействие объектов, работающих в разных сетях в тех случаях, когда это необходимо:
- взаимное резервирование между сетями TDM и Ethernet или их одновременная параллельная работа;
- организовать единую платформу для работы по TDM и Ethernet.
Использование «гибридной сети» позволяет осуществить плавную миграцию от сетей с коммутацией каналов к новым сетям с пакетной коммутацией.
Предлагаем рассмотреть один из инструментов плавной модернизации сети Megaplex-4.
Компания «RAD Data Communications» тесно сотрудничает с энергетическими предприятиями по всему миру, изучая специфические потребности в области телекоммуникаций, разрабатывает оборудование для решения возникающих в энергосетях задач связи. Одно из устройств, созданных на основе таких исследований является мультисервисный мультиплексор доступа Megaplex-4.

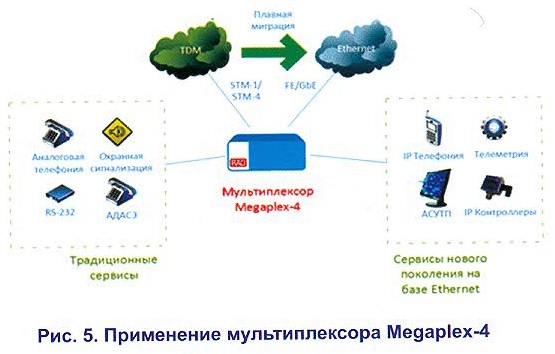

Megaplex-4 - это единый в своем роде мультиплексор для передачи любого трафика как TDM, так и Ethernet по «гибридным» магистралям TDM и Ethernet с обеспечением «эволюционной миграции» на новые сети с коммутацией пакетов.
Megaplex-4 позволяет осуществить:
- Оснащение старых и построение новых объектов, требующих поддержку как низкоскоростного TDM, так и нового оборудования на базе Ethernet
- «Прозрачная» передача данных как по SDH, TDM, так и по Ethernet/IP/MPLS
- Топологии: «звезда», «цепочка», «кольцо» с низкими задержками на транзит
- Решения «последней мили» по меди и оптике с агрегацией
- Стандартные и специализированные порты для оконечного оборудования
- Поддержка TDM-мультиплексоров других производителей
- Поэтапный переход с SDH на Ethernet, без потери качества сервиса.
Megaplex-4 обладает функциональными возможностями операторского класса, включая поддержку предоставления услуг и сквозное управление маршрутами, что гарантирует бесперебойную доступность сервисов.

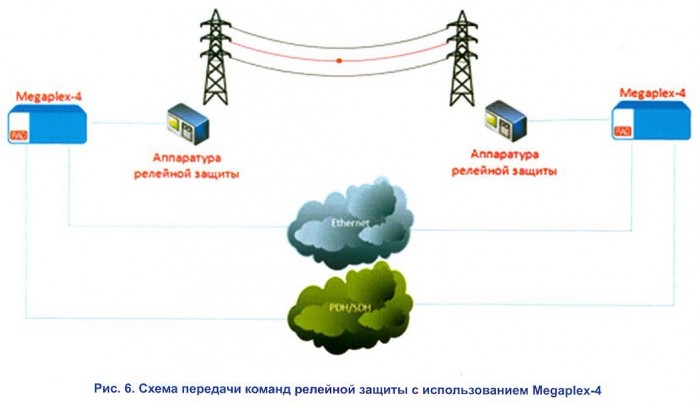

Помимо организации «гибридной сети» мультиплексор позволяет организовать надёжную передачу команд релейной защиты с минимальными задержками.
Стандартные интерфейсы команд РЗ поддерживаются в телекоммуникационном оборудовании Megaplex-4, предоставляя поддержку единой технологии передачи РЗ вместе с передачей данных и телефонии без дополнительного оборудования. При этом поддерживается несколько уровней резервирования канала передачи.
Преимущества решения RAD:
- Поддержка схем передачи дифференциальной и дистанционной релейной защиты
- Поддержка интерфейсов: Сериальных, Е&М, 64К, G.703, С37.94, «сухие контакты»
- Поддержка протокола МЭК 60834 для передачи команд дистанционной релейной защиты
- Передача команд РЗ по оптике, SDH/PDH и Ethernet
- Малая задержка, защищённость канала, гарантированное качество связи.
На заре новых интеллектуальных сетей тенденции внедрения мультисервисных сетей связи и распространения новых Ethernet сервисов вынуждают энергетиков переходить к сетям связи следующего поколения, но наработанные годами сети, такие как традиционная аналоговая телефония, все еще остаются востребованными. И в этой связи необходимо найти компромиссное решение организации связи на предприятии с минимальными затратами, при этом не отказываясь от традиционных сервисов.
Вариант с использованием Megaplex-4 и является таким гибким инструментом для плавного и дешёвого перехода на сети с пакетной передачей данных с сохранением имеющегося оборудования действующей сети связи.
