Сергей МАРГАРЯН,
заместитель генерального директора по информационным технологиям и специальным проектам,
главный конструктор НПП «Родник»
Начало в № 3(35).
3. Примеры построения современных АСУ на транспорте и в дорожном хозяйстве

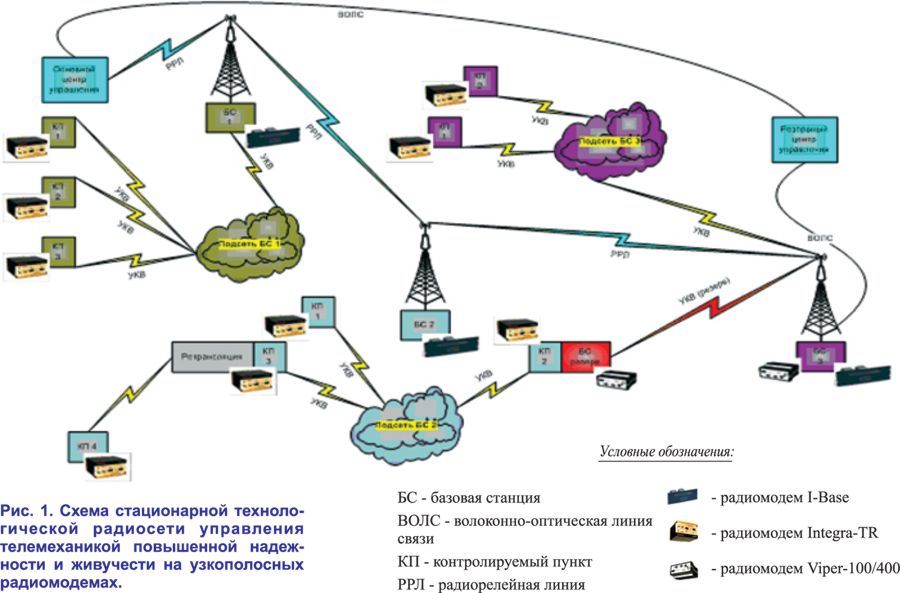

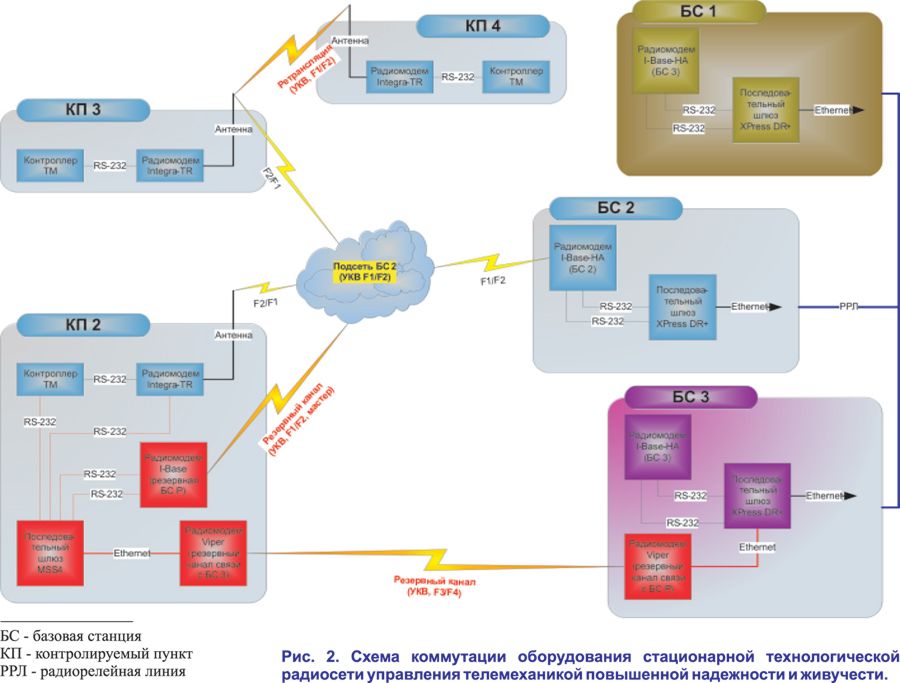

Вариант построения технологической радиосети обмена данными рассмотрен на примере радиосети управления телемеханикой в топливной энергетике. АСУ являются неотъемлемой частью любой трубопроводной системы, что связано с особенностями данного вида транспорта, предполагающей обязательный непрерывный контроль и управление параметрами работы. В настоящее время для обеспечения АСУ на объектах трубопроводного транспорта широко используются технологические радиосети сбора данных и управления телемеханикой на основе узкополосных радиомодемов УКВ-диапазона. Ниже рассмотрен вариант построения такой радиосети на базе узкополосных радиомодемов Dataradio I-Base/Integra-TR и Viper-100/400 производства американской компании CalAmp (www.calamp.com). Представленный вариант (рис. 1) реализации радиосети обмена данными для отдельного участка системы управления телемеханикой нефтепровода имеет следующие характеристики. Общая протяженность трубопровода составляет более 3500 км, скорость обмена данными в технологической радиосети УКВ-диапазона -19200 бит/с. А теперь рассмотрим вопросы, связанные с созданием и эксплуатацией только конвенциональных радиосетей обмена данными УКВ-диапазона, как наиболее широко распространенных и применяемых для создания АСУ в энергетике. К работе АСУ и технологических радиосетей обмена данными на трубопроводном транспорте предъявляются повышенные требования по надежности и живучести. Схема коммутации УКВ-оборудования стационарной технологической радиосети управления телемеханикой повышенной надежности и живучести представлена на рис. 2. Техническое решение подготовлено для реализации на участке трубопровода протяженностью около 60 км, проходящего в сейсмоопасной зоне, где существует угроза одновременного выхода из строя всего оборудования базовой станции (БС-2) на одной из позиций. Технологическая радиосеть управления телемеханикой функционирует на скорости 19200 бит/с. БС-2 обеспечивает управление телемеханикой четырех контролируемых пунктов. Связь с КП-4 осуществляется через КП-3, который дополнительно выступает в качестве ретранслятора. Позиция КП-2 находится в зоне прямой радиовидимости с позиций КП-3 и КП-1 (на схеме не указан). Связь между КП-2 и БС-3 осуществляется по выделенному радиоканалу. На КП-2 развернут комплект резервной базовой станции (БС-Р), обеспечивающий функционирование через единое антенно-фидерное устройство. БС-Р подключается к соседней базовой станции БС-3 по среднескоростному выделенному каналу обмена данными посредством радиомодемов Viper-100/400 по IP-протоколу. Коммутация аппаратуры БС-Р и КП-2 выполнена с использованием преобразователей интерфейсов RS-232 - Ethernet: четырехпортовый Lantronix MMS4 для подключения радиомодема Dataradio Integra-TR и I-Base на позиции КП-2 и двухпортовый Lantronix XPress-DR+ для сопряжения аппаратуры БС-3 с каналом связи с БС-Р через радиомодем Viper-100/400. 2-портовый Lantronix XPress-DR+ имеет резервированный канал Ethernet, обеспечивающий его подключение одновременно по двум портам. В полной комплектации схема предусматривает дополнительное дублирование преобразователей интерфейсов и аппаратуры обмена данными. Все базовые станции радиосети (за исключением резервной) реализованы на радиомодемах I-Base-HA, имеющих 100-процентное дублирование и обладающих повышенной надежностью и живучестью. В случае выхода из строя одного из комплектов оборудования данного радиомодема производится автоматический переход на второй комплект, а информация о выходе из строя направляется дежурному инженеру связи. Подключение каждого комплекта оборудования производится по двум портам RS-232. Первый используется для связи с устройствами телемеханики, второй — для передачи диагностической информации о текущем состоянии всех радиомодемов в составе радиосети в масштабе времени, близком к реальному. По второму порту обеспечивается также удаленная настойка радиомодемов на БС и КП (выполняется в период технологических перерывов связи). Обработка данных о текущем техническом состоянии выполняется средствами программно-технического комплекса диагностики радиосети, возможности которого будут описаны ниже. Применяемое в составе технологических радиосетей обмена данными радиотехническое оборудование имеет, как правило, очень высокие характеристики надежности. Однако несоблюдение условий (в первую очередь, нестабильные характеристики питающего тока, несоблюдение температурного режима и воздействие влаги) и правил эксплуатации приводят к преждевременному выходу аппаратуры из строя и сбоям в работе радиосетей. С целью дальнейшего повышения надежности функционирования технологических радиосетей используются специальные программные средства оперативного мониторинга и контроля технического состояния радиомодемов. Такие средства позволяют в близком к реальному масштабу времени контролировать рабочие параметры аппаратуры, выявлять отклонения в параметрах работы и, на этой основе, предупреждать о возможных сбоях и выходах из строя. В результате появляется возможность предотвращения сбоев и дорогостоящих долговременных перерывов в работе технологической радиосети за счет своевременной замены и восстановления работоспособности аппаратуры до ее полного выхода из строя. Обычно такие программные средства базируются на использовании встроенной функции автономной диагностики радиомодемов. Одним из известных типовых решений, предназначенных для повышения надежности технологических радиосетей обмена данными, является программно-технический комплекс (ПТК) «Балтика». ПТК «Балтика» предназначен для мониторинга состояния и поддержания эксплуатационной готовности стационарной технологической радиосети обмена данными УКВ-диапазона на узкополосных радиомодемах. В настоящее время ПТК используется для мониторинга технического состояния аппаратуры радиосетей сбора данных и диспетчерского управления:- линейной телемеханикой магистральных продуктопроводов;
- средствами автоматизации районов газо- и нефтедобычи;
- аппаратурой контроля и управления электрическими сетями на объектах трубопроводного и железнодорожного транспорта;
- напольной автоматикой на железнодорожном транспорте;
- инженерными сетями энерго-, газо-, водо- и теплоснабжения, очистными сооружениями, в том числе, на объектах транспорта и дорожного хозяйства;
- шлюзами на водном транспорте;
- средствами сбора сейсмической и метеорологической информации, а также данных о радиационной и химической обстановке в интересах решения транспортных задач.
- идентификационный номер устройства;
- температура внутри корпуса;
- напряжение питания;
- уровень сигнала, принимаемого базовой станцией радиосети от удаленного устройства;
- излучаемая мощность передатчика;

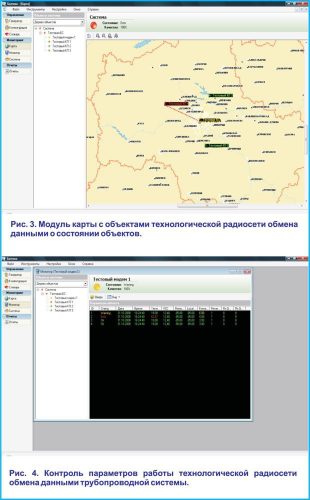

- мощность обратной волны. ПТК «Балтика» позволяет:
- следить за целостностью и качеством каналов технологической радиосети обмена данными;
- контролировать рабочие параметры радиотехнической аппаратуры;
- извещать оператора о нештатной работе каналов обмена данными;
- выявлять сбои в функционировании основной электросети и факт перехода на питание от резервной сети (аккумуляторов);
- проводить предварительный расчет зон электромагнитной доступности для объектов технологической радиосети обмена данными.
- конфигурирование (описание структуры) ПТК мониторинга технологической радиосети обмена данными, установку пороговых значений для измеряемых параметров оперативной диагностики;
- слежение за поступлением данных оперативной диагностики устройств передачи данных на основании их идентификаторов и выдачу сигнала «авария» при пропадании этих данных;
- анализ значений данных оперативной диагностики устройств передачи данных относительно пороговых значений и формирование сигнала «авария» при их выходе за установленные пределы;
- анализ данных оперативной диагностики для косвенного определения исправности абонентских радиомодемов, работающих через удаленные ретрансляторы технологической радиосети обмена данными, не подключенные непосредственно к комплексу мониторинга;
- ведение журнала аварий, формирование и представление отчетов по видам аварий и времени их возникновения;
- анализ изменений данных оперативной диагностики с целью предсказания возможных аварийных ситуаций и сбое.
Дополнительную информацию о предлагаемых решениях и оборудовании для построения радиосетей сбора данных и управления автоматизированных систем управления в энергетике можно получить на сайте компании «Родник» - www.rodnik.ru или у дистрибьютора в Казахстане ТОО «ADVANTEK SYSTEMS» по телефону 8 7272 777700, доб. 6211, также все вопросы можно отправлять на электронный адрес: akli@as.kz; sales@as.kz.
