Андрей КЛИМЕНКО,
заместитель директора - технический директор ТОО «ADVANTEK SYSTEMS»
В настоящей статье рассматриваются некоторые аспекты строительства гетерогенных технологических радиосетей обмена данными для топливной и электроэнергетики. Описаны некоторые особенности построения сетей обмена данными в районах со слабо развитой телекоммуникационной инфраструктурой. Актуальность представленной в статье информации обусловлена активизацией хозяйственной деятельности в таких районах, где строительство технологических радиосетей часто не имеет альтернативы.
Технологические радиосети1) обмена данными создаются для решения комплекса функциональных задач, связанных с организацией мониторинга состояния (сбора данных о техническом и/или оперативном состоянии), оперативно-диспетчерского управления и информационного обеспечения в условиях, когда использование других средств связи невозможно или нецелесообразно. Значительная часть таких радиосетей предназначена для обеспечения в качестве основного или резервного средства функционирования критически важных и ответственных приложений, сбой в работе которых может привести к серьезным авариям и катастрофам. Возрастание важности таких радиосетей в последнее время обусловлено активизацией хозяйственной деятельности, строительством, реконструкцией объектов топливной и электроэнергетики на территории Казахстана. Создание и эксплуатация инфраструктуры проводных телекоммуникаций во многих районах нашей страны связаны с серьезными техническими трудностями и высокими финансовыми затратами. В связи с этим наиболее надежной и экономически целесообразной для использования была и остается радиосвязь. Область применения технологических радиосетей обмена данными определяется следующими основными оперативно-техническими возможностями и преимуществами:- надежность среды передачи (линия передачи не подвергается механическим повреждениям и разрушающему влиянию окружающей среды, а ее качество контролируется соответствующими государственными органами);
- обширная оперативная зона с возможностью ее расширения за счет ретрансляции сигнала (некоторые реально построенные и эксплуатирующиеся радиосети имеют сплошную оперативную зону более миллиона квадратных километров);
- применение детерминированных протоколов обмена данными, поддерживающих работу в близком к реальному масштабу времени и обеспечивающих гарантированную доставку данных в сроки, установленные регламентом работы радиосети;
- относительно небольшое время доступа к каналу передачи данных, обеспечивающее незначительные и приемлемые для большинства использующих радиосеть автоматизированных систем управления задержки в доставке данных;
- высокая безопасность данных, циркулирующих в технологической радиосети (применяемые технологии обеспечивают защиту от подавления, перехвата или несанкционированного доступа к работе в составе технологической радиосети);
- относительно низкая стоимость эксплуатации;
- независимость от «чужой» инфраструктуры связи и возможность развивать ее, исходя из реальных требований (радиосеть принадлежит собственно пользователю, параметры ее работы и оперативная зона могут изменяться им самостоятельно);
- совместимость с разнородным оборудованием сбора и обработки данных по широко применяемым и детально отработанным интерфейсам;
- простота перемещения и оперативность развертывания в новом районе;
- возможность эксплуатации в жестких условиях, в том числе в экстремальных климатических условиях, характерных для центрального, восточного и северного Казахстана.
1 Технологическая сеть связи (англ. private network, прежнее название – ведомственная или корпоративная) предназначена для обеспечения производственной деятельности организаций, управления технологическими процессами в производстве. Технологии и средства связи, применяемые для создания технологических сетей связи, а также принципы их построения устанавливаются собственниками или иными владельцами этих сетей.

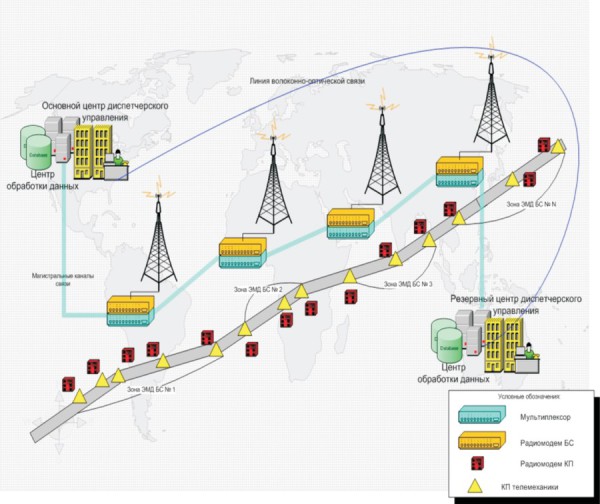

Типовые технологические радиосети в топливной энергетике строятся для распределенных объектов, в большинстве случаев, имеющих значительную протяженность. В электроэнергетике плотность объектов может быть выше, а их географическое размещение компактнее. Примерами таких сетей являются радиосети сбора данных и управления электросетевых компаний, генерирующих компаний оптового рынка и территориальных генерирующих компаний, используемые для обеспечения функционирования автоматизированных систем диспетчерского управления, технического и коммерческого учета электроэнергии. Практически все вышеупомянутые радиосети имеют архитектуру «звезда», поддерживают работу по схеме «точка - многоточка» и используют различные протоколы обмена данными, в основном работающие по принципу опроса. Как правило, в составе технологической радиосети имеются центральная (базовая) станция (БС), обеспечивающая обмен с группой удаленных станций, установленных в контролируемых пунктах (КП). Связь между БС и КП может быть организована напрямую или с использованием ретрансляции. Строительство и эксплуатация технологических радиосетей обмена данными регулируются законодательством Республики Казахстан, в соответствии с которым для функционирования таких радиосетей выделены соответствующие радиочастотные ресурсы в диапазоне ультракоротких волн (УКВ). Технологическая радиосеть проектируется на длительный срок, составляющий не менее 12 лет, в течение которых она функционирует с первоначально заданными параметрами. По истечении заданного срока эксплуатации производится модернизация радиосети с переходом на более современное оборудование. В настоящее время развернуты и действуют радиосети, созданные на аппаратуре обмена данными УКВ-диапазона, которая условно может быть отнесена к четырем поколениям. Радиосети на аппаратуре первого поколения используют серийно выпускаемые радиостанции общего назначения с шагом сетки радиочастот 25 кГц и внешние модемы с последовательным интерфейсом RS-232. Скорость обмена данными в таких радиосетях составляет 1,2-2,4 кбит/с. Радиостанции общего назначения оптимизированы для поддержания голосовой связи, поэтому их технические характеристики (например, относительно большое время атаки передатчика, составляющее десятки миллисекунд) серьезно ограничивают оперативные параметры технологической радиосети обмена данными. Применение данного оборудования возможно в автоматизированных системах с медленно протекающими технологическими процессами. В топливной энергетике технологических радиосетей первого поколения практически не осталось, что обусловлено возросшими требованиями к пропускной способности и времени доступа к радиоканалу. Радиосети второго поколения построены на специализированном оборудовании с шагом сетки радиочастот 25 кГц и последовательным интерфейсом RS232. Скорость обмена данными в таких радиосетях составляет 4,8 - 9,6 кбит/с. Для достижения максимальной скорости обмена данными разработчиками аппаратуры были проведены работы по комплексированию приемопередатчика и модема, в результате чего появилось оптимизированное для обмена данными устройство, получившие наименование радиомодем. Дальнейшее строительство большинства технологических радиосетей УКВ-диапазона производилось с использованием радиомодемов. Первыми серийный выпуск радиомодемов наладили компании E.F.Johnson, Dataradio и Motorola. В настоящее время основная часть технологических радиосетей в электроэнергетике построена на оборудовании второго поколения. Создание аппаратуры третьего поколения велось с учетом необходимости увеличения пропускной способности и уменьшения шага сетки радиочастот2). В результате появились радиомодемы, работающие на скоростях 9,6-19,2 кбит/с при шаге сетки радиочастот 25 и 12,5 кГц (6,25 кГц в США и Канаде) и имеющие последовательный интерфейс. Кроме того, при создании аппаратуры третьего поколения впервые была выполнена разработка радиотехнических платформ, включающих в себя набор типовых радиомодемов, позволяющих строить масштабируемые радиосети с учетом особенностей функционирования их отдельных элементов. Например, первая радиотехническая платформа, созданная канадской компанией Dataradio, включала в себя радиомодем для КП с 50 % и 100 % циклом работы, симплексный, полудуплексный или дуплексный радиомодем для БС или ретранслятора, а также радиомодемы для БС повышенной надежности и живучести со 100 % дублированием. Технические характеристики оборудования для технологических радиосетей третьего поколения на примере радиомодема Dataradio Integra-TR представлены в Таблице 1.
2 Уменьшение шага сетки радиочастот производится в связи с дефицитом радиочастотного ресурса в США и ряде европейских государств. В Республике Казахстан наиболее часто применяется оборудование с шагом сетки 25 кГц.
Таблица 1. Технические характеристики радиомодема Dataradio Integra-TR | ||
Общие характеристики | Dataradio Integra-TR (Integra-TR/F) | |
Диапазон частот, МГц | 132-174 | 1 380-512 |
Шаг сетки частот, кГц | 6,25; 12,5; 25 кГц | |
Тип излучения | 9K30F1D, 15K3F1D | |
Потребляемый ток, мА: | ||
— передача при 13,3 В | 2600 | |
— прием при 13,3 В | 125 | |
Режим сбережения | 15 | |
Рабочее напряжение, В | 10-16, постоянный ток | |
Рабочая температура, °С | от -30 до +60 | |
Габаритные размеры, см | 12,1 (Ш) х 11,4 (Г) х 5,6 (В) | |
Масса (в упаковке), г | 680 | |
Рабочий режим | симплекс или полудуплекс | |
Приемник | ||
Стабильность частоты | 2,5 ррт | 1,5 ррт |
Чувствительность | 0,35 иВ для соотношения сигнал/шум 12 дБ | |
Избирательность, дБ | 75 (для 25 кГц); 65 (для 12,5 кГц) | |
Передатчик | ||
Полоса пропускания без подстройки, МГц | 132-150 МГц: 18 МГц; 150-174 МГц: 24 МГц | 450-470: 20 МГц; другие: 16 МГц |
Выходная мощность при напряжении 13,6 В, Вт | 1-5, настраивается программно | |
Время атаки передатчика, мс | < 7 | |
Рабочий цикл, % | 50 при 5 Вт, 30 с макс, время передачи; 100 для Integra-TR/F | |
Стабильность частоты, ррт | 2,5 | 1,5 |
Модем | ||
Скорость, бит/с | 2400, 4800, 9600 шш 19200 (25 кГц) | |
Управление | RTS-CTS, DOX | |
Вид модуляции | DRCMSK |
Таблица 2. Технические характеристики радиомодема Dataradio Viper-SC | ||||
Общие характеристики | Dataradio Viper-SC | |||
Диапазон частот, МГц | 136-174 | 215-240 | 406-512 | 928-960 |
Шаг сетки частот, кГц | 6,25; 12,5; 25; 50 (настраивается программно) | 12,5; 25; 50 (настраивается программно) | ||
Тип излучения | 3K5F1D (6,25 кГц), 8K30F1D (12,5 кГц), 16K8F1D (25 кГц), 34K0F1D (50 кГц) | |||
Потребляемый ток: | ||||
— прием | 480 мА (10 В); 250 мА (20 В); 180 мА (30 В) | |||
— передача 40 дБм (10 Вт) | 4,6 А (10 В); 2,04 А (20 В); 1,37 А (30 В) | |||
— передача 30 дБм (1 Вт) | 1,23 А (10 В); 630 мА (20 В); 440 мА (30 В) | |||
Номинальная задержка при холодном старте | 20 с | |||
Рабочее напряжение, В | 10-30, постоянный ток | |||
Рабочая температура, град. С | -30 до +60 | |||
Допустимая влажность, % | 5-95, без образования конденсата | |||
Габаритные размеры, см | 13,97 (ИГ) х 10,80 (Г) х 5,40 (В) | |||
Масса (в упаковке), кг | 1,1 | |||
Рабочий режим | симплекс или полудуплекс | |||
Приемник: | ||||
Чувствительность (вероятность ошибки 1х10"6), дБм | ||||
-50 кГц | -111 (32 кбит/с), -104 (64 кбит/с), -97 (96 кбит/с), -88 (128 кбит/с) | -108 (32 кбит/с), -101 (64 кбит/с), -94 (96 кбит/с), -85 (128 кбит/с) | ||
-25 кГц | -114 (16 кбит/с), -106 (32 кбит/с), -100 (48 кбит/с), -92 (64 кбит/с) | -111 (16 кбит/с), -104 (32 кбит/с), -97 (48 кбит/с), -89 (64 кбит/с) | ||
- 12,5 кГц | -116 (8 кбит/с), -109 (16 кбит/с), -102 (24 кбит/с), -95 (32 кбит/с) | -112 (8 кбит/с), -106 (16 кбит/с), -99 (24 кбит/с), -90 (32 кбит/с) | ||
- 6,25 кГц | -115 (4 кбит/с), -106 (8 кбит/с), -100 (12 кбит/с) | - | ||
Подавление помех по соседнему каналу, дБ | 45 (6,25 кГц), 60 (12,5 кГц), 70 (25 кГц), 75 (50 кГц) | 60 (12,5 кГц), 70 (25 кГц), 75 (50 кГц) | ||
Интермодуляция | >75 дБ | |||
Избирательность, дБ | >70 (25 кГц); >60 (12,5 кГц); >55 (6,25 кГц) | |||
Передатчик | ||||
Полоса пропускания без подстройки, МГц | 38 | 25 | 64 или 62 | 32 |
Выходная мощность при напряжении 13,6 В, Вт | 1-10 | 1-8 | ||
Рабочий цикл, % | 100 | |||
Стабильность частоты, ррт | 1,0 | |||
Модем | ||||
Скорость | 4, 8, 16, 32, 64 или 128 кбит/с | |||
Интерфейс | последовательный RS-232, Ethernet 10Base-T | |||
Индикация | Питание, состояние, подключение к ЛВС, работа ЛВС, прием/передача | |||
Вид модуляции | 2FSK, 4FSK, 8FSK, 16FSK |
3 Гетерогенная радиосеть - радиосеть, в которой используются оборудование и протоколы сетевого уровня различных производителей. Гетерогенная радиосеть состоит из фрагментов разной топологии и разнотипных технических средств. 4 Радиомодем Dataradio Viper-SC обеспечивает максимальную скорость обмена данными 128 кбит/с в канале с шагом сетки радиочастот 50 кГц.

- генерация запроса АСУ ТП;
- передача запроса по магистральному каналу связи в адрес БС;
- получение БС запроса от АСУ ТП;
- установление связи между БС и КП;
- передача запроса от БС к КП;
- обработка запроса на КП и генерация ответа;
- установление связи между КП и БС;
- передача ответа от КП к БС;
- передача ответа от БС в адрес АСУ ТП по магистральному каналу связи.
5 Надежность (англ. reliability) – свойство системы сохранять во времени в установленных пределах значения всех параметров, характеризующих способность выполнять требуемые функции в заданных режимах и условиях применения, технического обслуживания и транспортирования. 6 Живучесть (англ. survivability) – свойство системы, характеризуемое способностью выполнять установленный объем функций в условиях воздействий внешней среды и отказов компонентов системы в заданных пределах. 7 Расчет задержек выполнен для радиомодема третьего поколения Dataradio Integra-TR, как наиболее широко применяемого в топливной и электроэнергетике. 8 Не учитываются задержки при передаче данных по магистральным каналам связи от пункта диспетчерского управления до БС, поскольку эти задержки зависят от выбранной среды передачи и моделей магистрального оборудования. Оценка задержек производится с момента получения БС запроса от пункта диспетчерского управления до момента готовности к передаче ответа от КП в адрес пункта диспетчерского управления.
Таблица 3. Типовые задержки при обмене данными в технологической радиосети УКВ-диапазона третьего поколения9) | |||
Наименование микрооперации | Время выполнения, с | Время выполнения, % | Примечание |
Установление связи между БС и КП | 0,022 | 1,05 | Складывается из времени атаки передатчика радиомодема - 7 мс - и времени синхронизации 15 мс в режиме DOX (25 мс в режиме RTS/CTS) |
Передача запроса от БС к КП | 0,00104 | 0,05 | |
Обработка запроса контроллером телемеханики и генерация ответа | 2 | 95,84 | |
Установление связи между КП и БС | 0,022 | 1,05 | |
Передача ответа от КП к БС | 0,04167 | 2,00 | |
ИТОГО: | 2,08671 | 100,00 |
Таблица 4. Типовые задержки при обмене данными в технологической радиосети, работающей на скорости 115 кбит/с10) | |||
Наименование микрооперации | Время выполнения, с | Время выполнения, % | Примечание |
Установление связи между БС и КП | 0,002 | 0,10 | Считается, что задержка при установлении связи в 10 раз меньше по сравнению с радиосетями УКВ-диапазона |
Передача запроса от БС к КП | 0,00017 | 0,01 | |
Обработка запроса контроллером телемеханики и генерация ответа | 2 | 99,45 | |
Установление связи между КП и БС | 0,002 | 0,10 | |
Передача ответа от КП к БС | 0,00694 | 0,35 | |
ИТОГО: | 2,01112 | 100,00 |
9 Предполагается, что обмен данными в радиосети, а также между радиомодемом и контроллером телемеханики производится на скорости 19,2 кбит/с. Размер запроса составляет 20, а ответа – 800 байт. Исходные данные взяты для базовой модификации комплекса телемеханики «Телеканал-М2», поддерживающий обмен данными с пунктами управления с использованием стандартизированных протоколов «Телеканал». 10 В расчет принята типовая скорость обмена данными по порту RS-232.
В технологических радиосетях обмена данными четвертого поколения предусматривается использование сетевого интерфейса 10Base-T и IP-протокола в качестве основного для организации связи в радиоканале. Применение нового интерфейса позволило существенно улучшить совместимость оборудования и обеспечить возможность его использования с любым стандартным программным обеспечением и оборудованием, работающим по вышеуказанному протоколу, без его модернизации. В результате появилась возможность построения прозрачных гетерогенных информационных сетей, неотъемлемой частью которых стали технологические радиосети обмена данными. Созданные для технологических радиосетей обмена данными четвертого поколения радиомодемы имеют более высокие по сравнению со своими предшественниками скорости обмена данными. Однако использование IP-протокола существенно снизило детерминированность таких радиосетей, поскольку точный расчет задержек стал невозможным. В результате в АСУ ТП необходимо устанавливать более широкие пределы допустимых задержек при их первоначальной настройке. Кроме того, наличие большого объема служебной информации, предусмотренное в IP-протоколе, снижает реальную пропускную способность радиосети. Существенное увеличение пропускной способности в рассматриваемых радиосетях может быть достигнуто за счет их сегментации, увеличения количества базовых станций, каждая из которых будет обслуживать меньшее количество КП. В этом случае увеличение пропускной способности будет прямо пропорционально количеству дополнительных базовых станций в каждом сегменте радиосети. В зависимости от размещения объектов связи оптимизация технологической радиосети обмена данными может быть выполнена на счет создания дополнительных гетерогенных структур, обеспечивающих консолидацию данных на стороне КП и пунктов диспетчерского управления. Упрощенная схема гетерогенных технологических радиосетей обмена данными представлена на Рис.2.
