Андрей КЛИМЕНКО,
заместитель директора - технический директор ТОО «ADVANTEK SYSТEMS»
На сегодняшний день, несмотря на глобальные потрясения в финансовом мире, в нашей стране наблюдается активизация хозяйственной деятельности. Это обусловлено прежде всего стратегическим курсом на индустриализацию в Казахстане. Создаются новые промышленные предприятия и реконструируются существующие. Одной из основных задач, которую призван решить электроэнергетический комплекс страны, обеспечение предприятий промышленного сектора с учетом нарастающих потребностей качественной электроэнергией.
Для достижения поставленных временем задач высокими темпами ведется реконструкция технического парка энерговырабатывающих и энергораспределительных предприятий. Огромные средства и ресурсы привлекаются для модернизации электросетевых компаний, РЭКов. Большая часть РЭКов была приватизирована, и, казалось бы, должна просматриваться тенденция к «децентрализации» компаний с высокой территориальной распределенностью подразделений. Но все же одним из важных моментов остается необходимость в сохранении единого информационного пространства. Если взять РЭК как пример, то можно отметить, что одной из важнейших задач при реконструкции и модернизации является обеспечение всех подразделений доступом к единой базе данных и внутрикорпоративным информационным ресурсам, обеспечение сотрудников этих подразделений внутренней телефонной связью. Немаловажно соблюдение при этом единого нумерационного плана и возможности обеспечения связью сотрудников, которые находятся в разных регионах без использования телефонной сети общего пользования. О важности независимого построения первичной зоновой и внутризоновой сети технологической связи предприятий без значимой зависимости от телефонных сетей общего пользования, а уж тем более от таковых сетей передачи данных не раз говорилось и заострялось внимание в различных публикациях. Учитывая современнейшие технологии в телекоммуникациях, передачу данных и телефонию целесообразно строить по единой технологии IP. Взаимное расположение подразделений, удаленность подразделений от центрального диспетчерского пункта влияют на выбор типа каналов передачи данных.
Так, в крупных населённых пунктах, где это возможно технически и будет оправдано экономически, подразделения можно обеспечить каналами оптоволоконных линий связи. Там же, где слабо развита инфраструктура и строительство ВОЛС невозможно или нецелесообразно по разным критериям, возможна организация необходимых каналов связи только при помощи беспроводных технологий. В зависимости от требуемых скоростей передачи данных сегодня радиоканалы можно построить на базе:
- УКВ-радиомодемов (до 64 Кбит/с);
- цифровых радиорелейных линий связи (до 4 ГГбит/с);
- беспроводных широкополосных радиосистем (точка - многоточка до 250 Мбит/с на сектор).
Учитывая специфику энергопредприятия для передачи информации с УСПД в центр обработки или в ближайшее подразделение на территории первичных сетей, экономически целесообразны широкополосный радиодоступ или УКВ-радиосеть, построенная по топологии «звезда». При этом базовые устройства сети широкополосного радиодоступа или УКВ-радиосети могут быть объединены между собой радиорелейными линиями. Наша компания имеет большой опыт в проектировании, построении радиорелейных линий, узкополосных и широкополосных радиосистем передачи данных. Положительный опыт эксплуатации реализованных проектов, в том числе и по модернизации сетей связи в РЭКах, говорит о том, что самым оптимальным вариантом выбора телекоммуникационного оборудования может быть совместное использование цифровых радиорелейных станций «CERAGON», систем широкополосного радиодоступа «ALVARION» и УКВ- радиомодемов «DATA RADIO». Данное оборудование позволяет реализовывать схемы с приоритезацией трафика, предоставлять сервисы высокого качества по передаче данных, цифровой телефонии, видео конференцсвязи. Если говорить об эксплуатационных технических характеристиках, то надежная проверенная работа оборудования выше названных производителей на протяжении последних лет непосредственно на объектах с очень сложной электромагнитной ситуацией (подстанции, ТП, промышленные территории, заводы, близость ЛЭП, мощных электродвигателей и пусковых устройств...) является подтверждением соответствия тактико-техническим данным, заявленным в технических спецификациях к данному оборудованию. В ходе реализации проектов по модернизации корпоративных сетей связи на энергопредприятиях в нашей республике компанией ADVANTEK SYSTEMS были построены радиорелейные линии различной протяженности (от 5 до 500 км) на базе современнейшего оборудования семейства FibeAir производства компании «CERAGON».
Одной из последних разработок компании «CERAGON» является платформа радиорелейных станций FibeAir IP-10. Новейшая модель FibeAir IP-10 - это FibeAir IP-10Q, которая является техническим решением радиоретранслятора для передачи пакетов высокой плотности, оптимизированная для агрегирования сетей Ethernet и IP/MPLS. Имея модульное проектное решение с поддержкой четырех несущих, реализованное в одном блоке для установки в стандартную стойку, FibeAir IP-10Q обеспечивает возможность плавного «бесшовного» масштабирования со скоростью передачи данных до 4 Гбит/с. Идеально подходя для мобильных и агрегированных сетей, FibeAir IP-10Q обеспечивает сверхвысокую производительность работы с высокой степенью масштабирования и гибкое решение по ретрансляции пакетов для множества разнообразных сетей и сценариев миграции. Разработанная с учетом оптимизации совокупной стоимости владения, FibeAir IP-10Q использует самую передовую в отрасли технологию оптимизации трафика. Поддерживая высокие скорости (до 1 Гбит/с на каждую несущую), данное техническое решение позволяет иметь до четырех несущих в одном блоке для установки в стандартную стойку. Благодаря «бесшовной» интеграции с любой существующей сетевой топологией FibeAir IP- 10Q позволяет легко выполнять обновление старых унаследованных беспроводных систем с несколькими несущими до архитектуры, полностью основанной на протоколе IP. Становясь членом сообщества пользователей семейства передовых продуктов FibeAir компании Ceragon, пользователи обретают дополнительную гибкость, позволяющую им сохранить имеющиеся у них блоки радиооборудования, антенны и кабели. На сегодняшний день на сетях технологической связи многих предприятий Казахстана установлены и положительно зарекомендовали себя цифровые радиорелейные станции семейства Fiber Air: IP-MAX, IP-10, IP-10G. Оборудование семейства Fiber Air физически имеет очень гибкую конфигурацию и может быть адаптировано к любым условиям установки. В модельном ряде есть решения раздельной установки внешних блоков и внутренних модулей, так называемые Split системы. Внутренние модули могут размещаться в технологических помещениях, блок-боксах, контейнерах, а внешние модули- приемопередатчики устанавливаются на антенно-мачтовых сооружениях в непосредственной близости с антенными системами.
В случае необходимости по техническим условиям оборудование имеет полностью внутреннее исполнение. Все активное оборудование при этом устанавливается в технологических помещениях. На антенно-мачтовых сооружениях устанавливаются только пассивные антенны. При этом активное оборудование и антенны соединяются между собой фидерными линиями.
Если возникает задача расположить оборудование только на антенно-мачтовом сооружении, то используется вариант исполнения «Full Outdoor».
Оборудование независимо от вариантов исполнения поддерживает схемы всевозможного аппаратного резервирования, пространственного и частотного разнесения, что позволяет повысить надежность и живучесть системы радиорелейной связи так, что систему можно использовать в качестве не только каналов телеизмерений, но и в качестве каналов телеуправления.
В качестве пассивных элементов радиорелейных систем наша компания на протяжении десяти лет использует передовые антенные системы компании «ANDREW COMMSCOPE». Если читателя заинтересуют преимущества радиорелейных антенн ANDREW, то исчерпывающий материал для анализа можно найти в публикациях на сайте «ADVANTEK SYSTEMS».

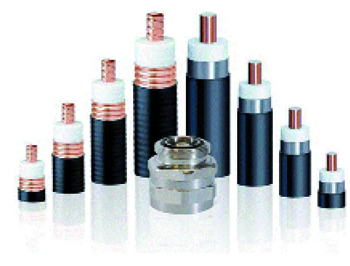

Кабели и фидеры ANDREW зарекомендовали себя исключительно с положительной стороны в тяжелых и неблагоприятных условиях эксплуатации.
При решении задач построения систем широкополосной радиосвязи аппликации «точка - многоточка» для организации каналов передачи данных в радиусе до 10-15 км с УСПД удаленных объектов широкое применение нашла технология WiMAX стандартов 802.16 d и 802.16 e. Оборудование данного стандарта, которое отлично себя зарекомендовало на объектах энергетики не только у нас в республике, но и во всем мире, - это оборудование широкополосного радиодоступа компании ALVARION с платформой BreezeMAX.
BreezeMAX - WiMAX платформа операторского класса - основа решения OPEN WiMAX 4Motion компании ALVARION. BreezeMAX предлагает операторам высочайшие зону охвата, пропускную способность и производительность, чтобы обеспечить сервисы наивысшего качества для конечных пользователей. Семейство базовых станций и антенн BreezeMAX восполняют потребности в сервисах передачи данных, голосе, видео- и мультимедийной информации по All-IP сетям сегодня и завтра. BreezeMAX использует широкий диапазон схем разнообразия оптимизированного охвата и пропускной способности в развертываниях, централизованного и распределенного ASN-GW и централизованной организации сети и архитектуры управления:
- Модульная, наращиваемая архитектура сети и гибкое pay-as-you-grow развертывание, возможность поэтапного построения сети
- Современные технологии управления радиоресурсами
- Всесторонняя система управления сетью
Большее число пользователей (возможность использования систем для сбора данных телеметрии и телесигнализации в системах АСКУЭ и АСУТП в ячейке сайта, более доступная полоса пропускания для большего количества приложений и сервисов услуг обеспечивают уменьшение капитальных и операционных расходов). В комбинации с системами стандарта 802.16 могут строиться подсистемы 802.11 (Wi-Fi). Решение Wi2 компании ALVARION предлагает IP- решение широкополосного беспроводного доступа для разнообразных приложений и сервисов в любом месте, в любое время. При этом могут предоставляться доступ в Интернет, обеспечиваться управление движением, организовываться видеонаблюдение и обеспечиваться приложения внутреннего охвата и других продвинутых приложений передачи голоса, видео- и мобильных приложений. Wi2 обеспечивает лучшее из обеих технологий: простоту развертывания Wi-Fi зоны, объединенной со встроенным управлением и поддержкой OSS, в дополнение к готовому решению транспортного соединения способностями качества обслуживания:
- Предназначено для развертывания сетей согласно определенным эксплуатационным и бюджетным требованиям
- Выполняет потребность в наружном Wi-Fi-соединении

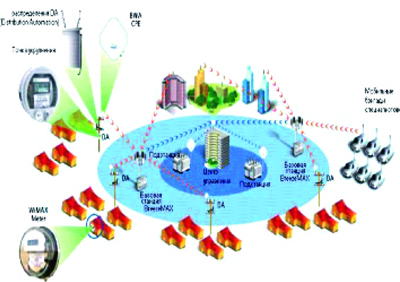

Рис. 1 Схема построения элемента типовой первичной сети для электросетевого предприятия
На рисунке 1 приведена схема построения элемента типовой первичной сети с использованием оборудования широкополосного радиодоступа в аппликации «точка-многоточка» для электросетевого предприятия. Так, в центр управления (сбора данных) по каналам широкополосной радиосвязи стандарта либо по радиорелейным каналам связи поступают данные с базовых станций BreezeMax, на которые, в свою очередь, поступают данные с УСПД. Также посредством сети можно организовать и подвижную связь между мобильными бригадами, центром диспетчерского управления, организовать фиксированную телефонную связь и электронный документооборот между удаленными объектами и центром сбора данных или центром диспетчерского управления.

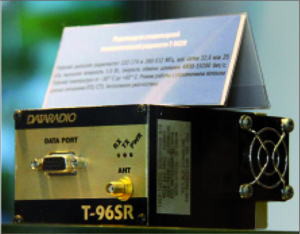

Более подробную информацию об оборудовании ALVARION уважаемый читатель может найти на нашем сайте. Если речь идет о бюджетном построении радиосети с ограниченными скоростями передачи данных, чего вполне достаточно для небольших систем АСКУЭ, то в этом случае мы предлагаем также решения, хорошо зарекомендовавшие себя на рынке по построению УКВ-технологических радиосетей с использованием радиомодемов DATA RADIO. Этому оборудованию и этой технологии было посвящено достаточно материалов и публикаций в предыдущих выпусках журнала. Наша компания уже на протяжении десяти лет на рынке Казахстана предоставляет свои услуги промышленным и энергетическим предприятиям по построению технологических систем связи. Мы обладаем всеми необходимыми ресурсами для проектирования сетей связи, разработки высокотехнологических решений в телекоммуникационных проектах, поставкам оборудования, проведения монтажных и пусконаладочных работ «под ключ». Главным и профильным направлением деятельности является построение всевозможных беспроводных систем, как то: систем широкополосного радиодоступа стандарта WiMAX и Wi-Fi, суперсовременных цифровых радиорелейных линий различной архитектуры. Используя самое современное оборудование передовых производителей, мы готовы построить в оговоренные сроки и по конкурентоспособным ценам технологические сети связи для вашего предприятия. Если у вас возникли вопросы - звоните, пишите, наши специалисты охотно ответят на все ваши вопросы и подготовят для вас предварительное техническое решение для бюджетной оценки.
