За последние десять лет технология псевдопроводной передачи фактически стала основным средством для перехода между традиционными услугами связи и экономичными высокоскоростными сетями пакетной коммутации. Сегодня псевдопроводная передача TDM (Pseudowire TDM) широко применяется для сквозной прозрачной передачи трафика голоса, видео и данных через сети Ethernet/MPLS/IP.
Что такое псевдопроводная передача TDM?
Псевдопроводная эмуляция представляет собой метод передачи любых протоколов второго уровня в сети с коммутацией пакетов (PSN). Прозрачное соединение между двумя элементами сети осуществляется благодаря созданию логических линий или виртуальных каналов в сетях PSN. При псевдопроводной передаче TDM потоки E1, T1, E3 или T3 преобразуются в пакеты для передачи по сети PSN. В узле назначения исходный трафик TDM полностью восстанавливается, включая синхронизацию.
Прозрачное подключение через сеть PSN позволяет без искажения передавать трафик в режиме реального времени, без сложного преобразования сигнализации обеспечивая необходимую синхронизацию.
Компания RAD активно участвует в создании основных отраслевых стандартов псевдопроводной передачи такими организациями, как ITU-T, IETF, Альянс MPLS/Frame Relay и Форум Metro Ethernet, разработав несколько RFC, рекомендаций и соглашений о внедрении.
Со времени создания в 1999 г. псевдопроводной технологии TDMoIP компания RAD установила более 110 000 линий псевдопроводной передачи по всему миру. Большой опыт компании в псевдопроводной передаче и уникальные технологические разработки позволяют создавать проверенные решения для непрерывной работы приложений TDM, с поддержкой такого традиционного оборудования, как коммутаторы Class 4 и Class 5, АТС и мультиплексоры TDM.

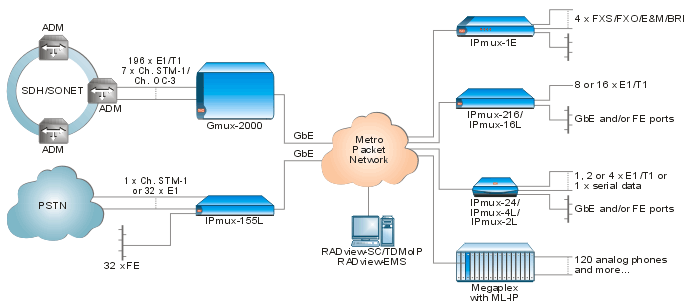

Оборудование RAD для псевдопроводной передачи TDM
Решения RAD для псевдопроводной передачи TDM включают широкий набор шлюзов псевдопроводного доступа, от небольших устройств для площадок заказчика до мощного агрегирующего оборудования для центральных узлов и выносов операторских сетей. Семейство шлюзов псевдопроводной передачи TDM IPmux позволяет обрабатывать полные потоки E1/T1 или Fractional E1/T1 и E3/T3 прямо на площадке заказчика, а модульное устройство Gmux-2000 устанавливается в центральном узле оператора для агрегации псевдопроводного трафика. Вместе это оборудование обеспечивает расширение каналов по пакетным сетям, с дифференциацией услуг на основе ВЛВС и использованием любой среды доступа: оптоволокна, меди, HFC, микроволновых и спутниковых каналов.
Псевдопроводные шлюзы RAD включают новейшую микросхему процессора, поддерживающую все стандартные методы псевдопроводной передачи TDM, со сквозным гарантированным качеством QoS и атрибутами OAM для обеспечения необходимых характеристик услуг.
Кроме того, RAD предлагает шлюзы псевдопроводной передачи TDM в формате SFP (small factor pluggable), являющиеся особо гибкой альтернативой съемным модулям. Разработанные для быстрого подключения к любому оборудованию Fast Ethernet с подходящей розеткой SFP, устройства MiTOP-E1/T1 и MiTOP-E3/T3 упрощают управление, не требуют кабелей, экономят место и потребление энергии.
Преимущества
Шлюзы псевдопроводной передачи TDM RAD поддерживают большую гибкость в выборе пути перехода к пакетным транспортным технологиям, поскольку передают любые услуги и протоколы, независимо от среды доступа. RAD дает следующие преимущества:
- Можно сохранить имеющееся оборудование
- Не нужно инвестировать в отдельные инфраструктуры для каждой услуги
- Быстрый и неразрушающий переход от традиционных услуг к будущим сетям
- Упрощение управления, эксплуатации и обслуживания сети
- Больше пользователей можно обслужить на той же инфраструктуре
Кому выгодно применение Pseudowire TDM
Tрадиционные операторы – снижают расходы на инфраструктуру и отток абонентов благодаря конвергенции традиционных и новых услуг, таких, как E-line и E-LAN по экономичным сетям с пакетной коммутацией.
Операторы кабельных сетей и альтернативные операторы – увеличивают абонентскую базу, добавляя традиционные услуги выделенных и частных линий к своему портфелю услуг.
Корпоративные пользователи – снижают расходы на связь между отделениями, объединяя трафик голоса, видео, данных, УАТС, ISDN BRI по одной экономичной линии Ethernet.
Операторы сотовых сетей – обеспечивают выполнение SLA для совмещенных вышек и групп вышек по кольцам доступа Fast/Gigabit Ethernet.
Tиповые приложения Pseudowire TDM
- Услуги выделенных линий на основе сетей IP/Ethernet/MPLS
- Выделенные линии и услуги локальных сетей (TLS) в городских сетях Ethernet
- Подключение базовых станций сотовых сетей через пакетную транспортную инфраструктуру
- Расширение услуг по пакетным сетям доступа
- Замена выделенных линий на пакетную передачу в корпоративных сетях
Передача и восстановление синхронизации
Сети PSN являются асинхронными, и в них неизбежно возникают задержки пакетов, вариации задержки и потери пакетов. С помощью развитых алгоритмов восстановления (ACR) и схем синхронизации шлюзы псевдопроводной передачи TDM обеспечивают необходимую точность синхронизации в сети PSN для услуг в режиме реального времени. Поддерживая спецификации ITU-T G.823 и G.824, шлюзы RAD обеспечивают взаимодействие оборудования разных производителей и точность уровней относительной нестабильности частоты.

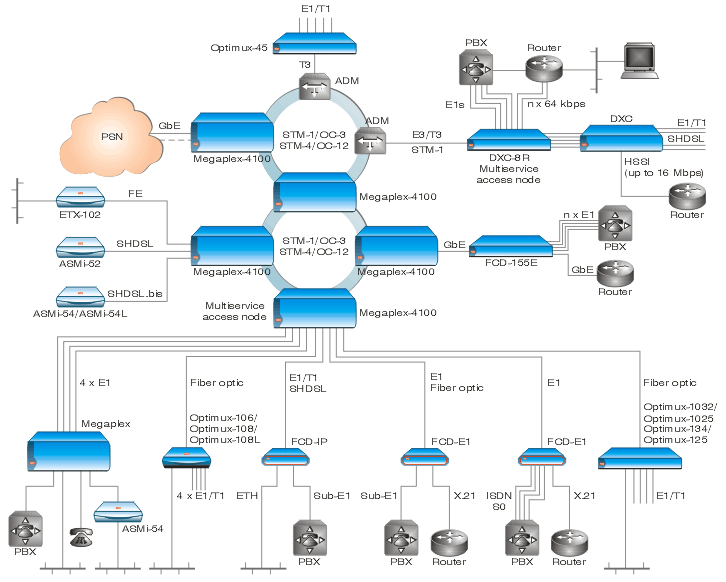

Платформа AXCESS+ компании RAD предлагает полное решение для операторов связи и ведомственных сетей (сети энергетических, транспортных, государственных коммуникационных служб). Полная система состоит из широкого спектра абонентского оборудования, устройств для центрального узла и интегрированной системы управления, обеспечивающих эффективное взаимодействие традиционных инфраструктур и инфраструктур нового поколения для поддержки традиционных услуг TDM и новых услуг Ethernet.
Доступ, который не прекращается
Платформа AXCESS+ обладает встроенной архитектурой NGN для удобства миграции услуг к сетям нового поколения. Это поможет операторам связи, поставщикам услуг и владельцам частных сетей извлекать выгоду от сверхвысокой пропускной способности пакетной коммутации и существенно снизить эксплуатационные расходы и капитальные затраты. С помощью АССЕSS+ они могут расширить свой портфель услуг, чтобы включить новые, ранее не доступные потребителям услуги Ethernet, для обеспечения которых требовалась полная замена инфраструктуры TDM.
В дополнение к доступу по пакетным сетям, AXCESS+ позволяет с большой эффективностью передавать высокоскоростной трафик TDM и новых услуг Ethernet через SDH/SONET, а также туннелировать традиционные услуги TDM по сетям с коммутацией пакетов без замены уже имеющихся у абонентов устройств доступа или оборудования в центральных узлах.
Все устройства AXCESS+ способны идеально удовлетворить особые потребности ведомственных сетей, транспорта и государственных учреждений, среди которых:
- приложения с ограниченной пропускной способностью
- различные интерфейсы на площадке заказчика
- сложное сочетание имеющихся традиционных и новых услуг
Мультиплексирование услуг
Линейка мультиплексоров мультисервисного доступа Megaplex компании RAD поддерживает широкий диапазон услуг для передачи данных, голоса и ЛВС. Устройства поставляются с большим разнообразием аналоговых и цифровых интерфейсов: PCM, ADPCM, G.723.1, BRI ISDN и цифровые интерфейсы E1/T1. Они включают оконечные модемы и до 160 линий E1/T1 для передачи различных услуг по одной инфраструктуре и распределения этих услуг в узлах доступа. Они также включают встроенные оптоволоконные, SHDSL и SHDSL, bis модемы.
Узел мультисервисного доступа нового поколения Мegaplex-4100 предлагает путь перехода к сетям с коммутацией пакетов и услугам Ethernet. Он служит центральным решением для устройств доступа Ethernet, а также для оборудования TDM на площадке заказчика. Мультиплексор NGN сочетает возможности STM-4/ OC-12, STM-1/OC-3 и псевдопроводной передачи по IP с кросс-коммутацией DS0.
Дополняет портфель мультиплексоров RAD низкоскоростной мультиплексор Kilomux для передачи данных, голоса, факсов и ЛВС. Он объединяет различные типы трафика по выделенным линиям, ISDN, IP и Fractional E1/T1, по меди или оптоволокну со скоростью передачи от 9.6 Кбит/с дo 1,536 Кбит/с. Объединяя отмеченные отраслевыми наградами высококачественные методы сжатия голоса с максимальным использованием пропускной способности и широким диапазоном сетевых и абонентских интерфейсов, Kilomux обеспечивает надежные решения интеграции данных/голоса в приложениях «точка-точка» и «удаление и вставка подканалов» по приемлемой цене, в первую очередь, для транспорта, ведомственных сетей и государственных учреждений.
Кросс-коммутация
Компания RAD предлагает широкую линейку неблокирующих кросс-коммутаторов большой емкости DS0. Семейство DXC состоит из модульных узлов мультисервисного доступа, обеспечивающих неблокирующую кросс-коммутацию DS0 для до 688 линий E1/T1. Большинство устройств DXC поддерживает встроенные решения местного доступа. Устройства DXC являются самыми компактными кросс-коммутаторами большой емкости в своем классе. Съемные интерфейсные модули поддерживают передачу n x 56/64 Кбит/с, ISDN U, E1 или T1 с встроенными IDSL, SHDSL и оптоволоконными модемами. E3/T3 и STM-1/OC-3 также доступны. Модули инверсного мультиплексирования до восьми линий E1/T1 поддерживают приложения для высокоскоростных данных, подключения локальных сетей и потокового видео.
Оптоволоконные мультиплексоры
Для операторов связи, расширяющих свои услуги в сельских районах и ведомственных сетей, нуждающихся в увеличении пропускной способности на удаленных площадках, оптоволоконные мультиплексоры Optimux компании RAD обеспечивают легкое расширение услуг Ethernet и PDH по оптоволокну на расстояния до 120 км или по медным линиям. Поддерживая до 63 E1/84 T1, Ethernet 10/100/1000 Мбит/с и высокоскоростные данные, мультиплексированные в один оптоволоконный сетевой канал, устройства Optimux предлагают решение для любого сценария расширения услуг.
Оконечные устройства TDM
Cемейство FCD компактных мультисервисных оконечных устройств (NTU) расширяет сеть E1/T1 до площадки заказчика, позволяя операторам создать гибкую, сервис-независимую модель доступа и предлагать конкурентоспособный широкий портфель услуг передачи данных, голоса и Ethernet.
Мультиплексоры SDH/SONET ADM
FCD-155E и FCD-155 предлагают возможности STM-1 ADM или оконечного устройства. Они обеспечивают надежное и устойчивое решение нового поколения для расширения операторской сети доступа, предлагая экономичное предоставление услуг Ethernet поверх традиционных интерфейсов TDM. Это быстрая и экономичная альтернатива для внедрения услуг в транспортных и ведомственных сетях.
По мере того, как современный мир становится все более зависимым от управления различными операциями в режиме реального времени с помощью компьютеризованных систем, требования к контролю и мониторингу сетей ужесточаются.
Существование гетерогенных сетей ставит сложные задачи перед сетевым управлением. Сетевым администраторам приходится иметь дело с сетями, состоящими из многих типов оборудования различных производителей.
В результате управление сетью превращается в сложную и трудоемкую задачу, а эффективность этого управления снижается.
Системы RAD для сетевого управления решают эти задачи, предлагая интегрированную систему управления сетью и ее компонентами, реализованную на основе стандарта TMN и способную работать в сетях со смешанным парком оборудования. Эти системы помогают сетевому администратору контролировать и организовывать работу сетей различного масштаба на основе оборудования RAD, а также поддерживают основные функции управления оборудованием от различных производителей, таким образом снижая операционные расходы. Архитектура решений является масштабируемой, достаточно недорогой для небольших систем и в то же время достаточно гибкой для решения задач, которые будут возникать по мере дальнейшего развития сети.
Модель TMN и ее логические уровни
Спецификация управления телекоммуникационными сетями (Telecommunication Management Network, TMN) ITU-T определяет иерархическую модель, в которой каждый уровень отвечает за выполнение определенных функций управления и взаимодействует с вышележащим и нижележащим уровнями (см. рис.2)
- Уровень элементов сети (Network Element Layer), представленный логическими объектами в каждом устройстве.
- Уровень управления элементами (Element Management Layer), реализующий функции конфигурирования устройств, обработки отказов и управления производительностью.
- Уровень управления сетью (Network Management Layer), реализующий управление маршрутами в сети, топологией сети и изоляцией неисправных участков.
- Уровень управления услугами (Service Management Layer), реализующий механизмы для выполнения соглашений об уровне услуг (SLA) и обеспечения качества услуг (QoS).
- Уровень бизнес-управления (Business Management Layer), реализующий функции стратегического управления предприятием, такие, как бюджетирование и биллинг.
Модель TMN FCAPS
- Системы сетевого управления должны соответствовать рекомендациям ITU-T относительно модели TMN для систем управления на основе SNMP, а также поддерживать следующий набор функции (именуемый также моделью FCAPS по первым буквам названий этих функций):
- Управление отказами – обнаружение отказов в устройствах сети, сопоставление аварийной информации от различных устройств, локализация отказов и инициирование корректирующих действий.
- Управление конфигурированием — возможность отслеживания изменений, конфигурирования, передачи и установки программного обеспечения на всех устройствах сети.
- Управление учетом – возможность сбора и передачи учетной информации для генерации отчетов об использовании сетевых ресурсов.
- Управление производительностью — непрерывный источник информации для мониторинга показателей работы сети (QoS, ToS) и распределения сетевых ресурсов.
- Управление безопасностью — возможность управления доступом к сетевым ресурсам.

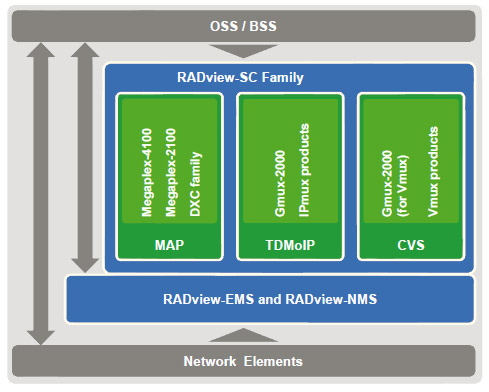

Продукты сетевого управления RAD
Уровень элементов сети
Все управляемое оборудование RAD оснащено встроенными агентами SNMP, которые поддерживают соответствующие стандартные MIB и RFC, а также специфические MIB RAD. Последние реализованы в соответствии с требованиями ASN.1 и могут быть скомпилированы и включены в любую платформу сетевого управления на основе SNMP для того, чтобы получить доступ к управлению устройствами RAD по SNMP. Кроме того, многие устройства оснащены различными каналами для управления, включая CLI или Telnet, а также веб-сервер и TFTP. Встроенные средства защиты включают SSH и SSL, SNMPv3 и RADIUS, а также список контроля доступа к управлению (ACL).
Уровень управления элементами
RADview-EMS, ведущее решение RAD для управления элементами сети, построено на основе модели ITU –T TMN с развитыми функциями FCAPS. Реализованная на Java, система управления элементами операторского класса работает в средах Windows и UNIX. Система разработана с учетом перспективы наращивания и добавления новых элементов сети и оптимального распределения нагрузки. Архитектура клиент/сервер поддерживает многочисленных пользователей в сети, централизованную базу данных и фрагментирование сети. RADview-EMS включает в себя открытый интерфейс CORBA, упрощающий интеграцию c вышележащими системами сетевого управления или объединяющими приложениями других производителей.
RADview-EMS обеспечивает безопасность, конфигурирование, управление отказами, производительностью и администрированием.
Уровень управления сетью
RADview-SС/Vmux — мощный инструмент управления для организации предоставления услуг сжатого голоса и их мониторинга, обеспечивающий управление и мониторинг эмулируемых каналов TDM в масштабе всей сети, построенной на устройствах семейства Vmux.
RADview-SС/TDMoIP – мощный инструмент управления для организации предоставления услуг TDM over IP (TDMoIP) и их мониторинга, обеспечивающий управление и мониторинг эмулируемых каналов TDM в масштабе всей сети, построенной на устройствах семейства IPmux. RADview-SС/TDMoIP включает в себя открытый интерфейс CORBA, упрощающий интеграцию с вышележащими системами сетевого управления или объединяющими приложениями других производителей.
RADview-SС/TDM — ключевой элемент семейства продуктов сетевого управления RAD, упрощающий организацию предоставления услуг и управление маршрутами в масштабе всей сети для сетей с многосвязной топологией на основе устройств платформы доступа и последней мили RAD. Система обеспечивает автоматическое вычисление и конфигурирование оптимальных маршрутов, а также защиту маршрутов и их переустановление в случае отказа сетевых ресурсов. Это упрощает обслуживание сетей и повышает уровень их готовности. RADview-SС/TDM включает в себя открытый интерфейс CORBA, упрощающий интеграцию с вышележащими системами сетевого управления или объединяющими приложениями других производителей. RADview-SС/TDM включает модуль SLA (соглашение об уровне обслуживания) для проверки того, что каждая предоставляемая услуга соответствует SLA, оговоренному с конечным пользователем.
В информационном обеспечении предприятий и частных пользователей до сих пор применяются некоторые виды традиционного оборудования, работающего по специфическим протоколам и на небольших скоростях передачи данных. RAD принадлежит к небольшому числу производителей, продолжающих выпускать сетевые аксессуары для традиционного оборудования.
Подключение небольших корпоративных сетей по глобальным каналам
Решения RAD обеспечивают пользователям требуемое прозрачное подключение, а администраторам корпоративных сетей — необходимую гибкость для выбора услуг глобальных сетей, количества портов и средств безопасности, в наилучшей степени удовлетворяющих требованиям приложений. Это оборудование поддерживает мостовое подключение сетей Ethernet, ковергентный доступ через DSL и Ethernet для передачи TDM.
Устройства SFP
Портфель решений RAD включает трансиверы SFP. Легко подключаемые съемные трансиверы SFP поддерживают простое преобразование электрических и оптических интерфейсов. RAD предлагает большое количество протестированных на производстве устройств для применения со своим оборудованием.
